路口概況

同康路位于北碚區蔡家片區，為東西走向主干道，連接嘉運大道、嘉瑞大道、國道G212線等多條主干道。該道路周邊分布碚都佳園、美麗花都等住宅區，早晚高峰車流量大。

圖1 同康路協調優化路口分布圖

表1 同康路協調優化路口情況表

本次協調路段全長約1.7公里，共包含4個信號控制路口。所有路口車流量基本以同康路的為主，4個路口均聯網控制，已具備“綠波帶”設置的基本條件。

存在問題

車輛停車時間長，次數較多。

經多次測試后發現，路段全程共4個路口，東向西平均停車3次，西向東平均停車3次，嚴重影響平均行駛速度和降低行車舒適度。

行駛過程中容易出現從一個路口到下一個路口剛好進入紅燈的情況，且經常出現連續2-3個路口停車等待的情況。

圖2 美利花都路口停車等待

圖3 中德路口停車等待

表2 同康路車輛行程時間和平均車速（優化前）

優化思路和方法

本次綠波協調設計主要利用了同康路各路口間距短、紅綠燈設施完善的條件，協調由西向東、東向西兩個方向的路段，保障兩個方向的車輛能夠順暢通行，減少停車次數、行程時間，提高道路通行效率。

圖4 同康路協調路段示意圖

1.統一個路口公共周期

圖5 同康路各路口周期（優化前）

圖6 同康路沿線路口平峰流量圖

經調查同康路沿線主要流量集中在美利花都路口，因此選擇美利花都路口為重點路口，統一以90s作為公共周期做雙向綠波圖。

2.各路口相位調整

美利花都路口、同康路公租房路口原方案多為單口輪放，不利于協調方案設計。

在不影響路口正常運行的情況下，運用搭接相位對路口進行相位相序調整，以達到雙向綠波效果最優化。

☆美利花都路口相位設計

圖7 美利花都路口相位圖（優化前）

圖8?美利花都路口相位圖（優化后）

☆同康路公租房路口相位設計

圖9 同康路公租房路口相位圖（優化前）

圖10 同康路公租房路口相位圖（優化后）

3、雙向綠波協調設計

表3 同康路雙向協調優化設計

圖11 同康路雙向協調時距圖

利用振業優控自主研發的綠波帶計算軟件，對同康路進行雙向協調控制方案設計，上下行協調綠波帶寬為23s，可實現雙向不停車通過。

優化效果

表4 同康路優化前后效果對比

通過本次優化，同康路東向西行程時間提升了112s，平均車速提升12km/h；同康路西向東行程時間提升138s，平均車速提升10km/h,停車次數均從3次降為0次。

案例小結

根據道路通行需求與實際情況，攻城獅對同康路沿線路口進行相位調整和協調控制，在保證各路口其他流向正常通行基礎上，有效減少同康路主干道車流停車次數，降低路段延誤，從而提高行車舒適度及降低油耗。

近日，許多市民反映，道路因施工被“開膛破肚”，導致車輛通行效率大大降低，人車沖突不斷。面對這種情況，改如何化解矛盾，保障行人過街安全，最大限度提高路口通行效率呢？

接下來就由攻城獅為我們支支招吧~

路口概況??

廣電局路口位于赤壁市赤馬港城區，是河北大道與陸水湖大道的相交路口，也是新、老城區重要的連接點。河北大道沿線分布大量的企業、單位，陸水湖大道周圍則是大量的居民小區，車流呈現明顯的潮汐現象，因而四個進口的車流量全天差異較大。

就在近期，廣電局路口南進口右轉輔道進行斷道施工，導致本就狹窄的進口，顯得更加擁擠不堪。

圖1 廣電局路口地理位置圖

?存在問題??

1.北進口直行車輛多次排隊，左轉車輛出現空放現象。

△?路口北側車道較窄，其中直行車流:左轉車流=2.5:1，路口采用了單放模式，導致出行直行車流多次排隊、左轉空放現象。

△?同時，右轉與直行車道采用水馬隔離，在進口處車輛變道頻繁，直右車流互相阻擋，干擾交通秩序。

圖2 廣電路口北進口排隊示意圖

2.南進口直行、左轉車輛相互干擾嚴重，排隊長度較長。

近期南進口右轉車道采用全車道圍蔽明挖法，進行輔道地下管網施工。

△?右轉車輛須占用直行車道通行，導致南進口排隊較長；

△?左轉車道為直行車道的拓展車道。當直行車輛通行緩慢時，影響左轉車輛進入排隊車道，降低了左轉車輛的行駛速度，導致二次排隊問題愈發嚴重。

圖3? 南進口排隊長度圖

圖4?左轉車輛進入排隊車道

3.東進口排隊長度較長，二次排隊車輛較多、尾車清空困難。

△?路口采用四相位放行方案，總周期較長，但實際通行效率不高。

△?東進口左轉車輛較多，但南出口較窄，導致路口尾車滯留嚴重，對整體通行效率影響較大。

圖4 東進口排隊長度圖

優化方案??

1.設置東進口單放相位全紅時間

優化前為A→B→C→D四相位放行方式，東全放（C相位）左轉尾車在路口擠壓嚴重，導致南全放(D相位）有效綠燈損失。

優化后為C→G→A→B→F→D六相位搭接重復放行，設置東全放（D相位）的全紅時間，有效的保證尾車清空，并且不會影響南進口的通行效率。

圖6 優化前相位圖

圖7 優化后的相位圖

2.南、北進口重復放行

△?南進口全放（A相位），清空南進口左轉車流，減少左轉排隊車輛對直行車通行干擾；

△?南、北進口直行對放（G相位），解決南北進口直行車流單放引起的二次排隊問題。

3.東西進口搭接放行

△?東、西進口左轉單放（E相位），清空西進口左轉車流，保障東進口左轉車流從靜態流變?yōu)閯討B(tài)流，減少停車損失時間；

△?東進口全放（D相位）。通過兩次搭接保障東左轉車流有足夠長時間清空，減少西左轉車流空放損失。再搭接東、西直行對放（F相位），東進口直行為（E+F相位），大大提高東進口的通行效率。

圖8 優化前高峰放行示意圖

圖9 優化后高峰放行示意圖

4.根據車流變化，細分各時段配時方案。

表1?優化后方案配時表

優化效果??

經攻城獅妙手回春，優化效果杠杠滴！

高峰時段東進口車輛停車次數由3次降為1次；路口通行效率明顯提高，東進口高峰小時通行流量從624pcu提升至868pcu，提高了39.1%。

而南、北進口二次排隊現象基本消除，各方向進口車輛經一次排隊即可通過路口。

圖9 優化后各進口車輛的通行情況

案例小結??

施工期間，路口設置重復多相位搭接放行，最大限度提高了河北大道、陸水湖大道通行效率，壓縮了南進口直行、東進口左轉的二次排隊長度，減少紅燈等待時間，提升駕駛員行車舒適度。

在后期的優化中，我們的攻城獅將根據路口、路段的交通流特點、排隊長度等綜合情況，適當做周期微調工作。在保證東往南通行效率較高的情況下，兼顧其他方向的通行效率，以提高整個區段的綜合通行效率和綠燈時間利用率。

說起交通管理的棘手問題，舊城區“堵點治理”可謂屢屢上榜。本期，振業優控攻城獅僅用簡單兩招，就將車輛累積、等待時間過長等問題化解。話不多說，老司機黑板報君帶你上車?！鷂→

路口概況

教育南路-中山路交叉口位于舊城區，路口改造建設改造難度大，周邊建筑用地以學校、住宅區為主，路口在早晚高峰時段，車流量及人流量較大。

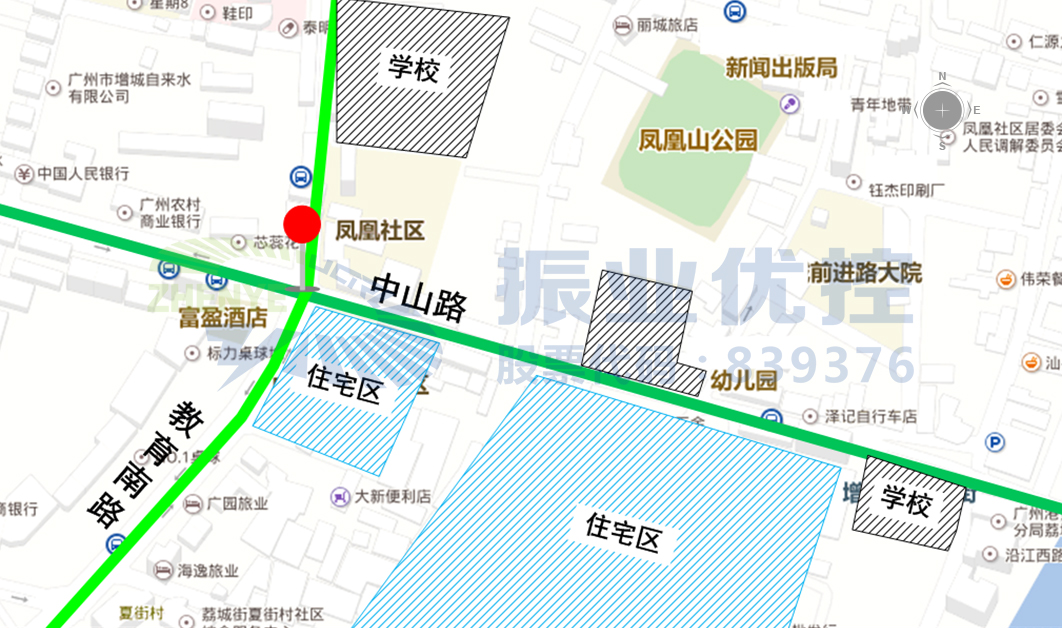

圖1 教育南路-中山路路口周邊示意圖

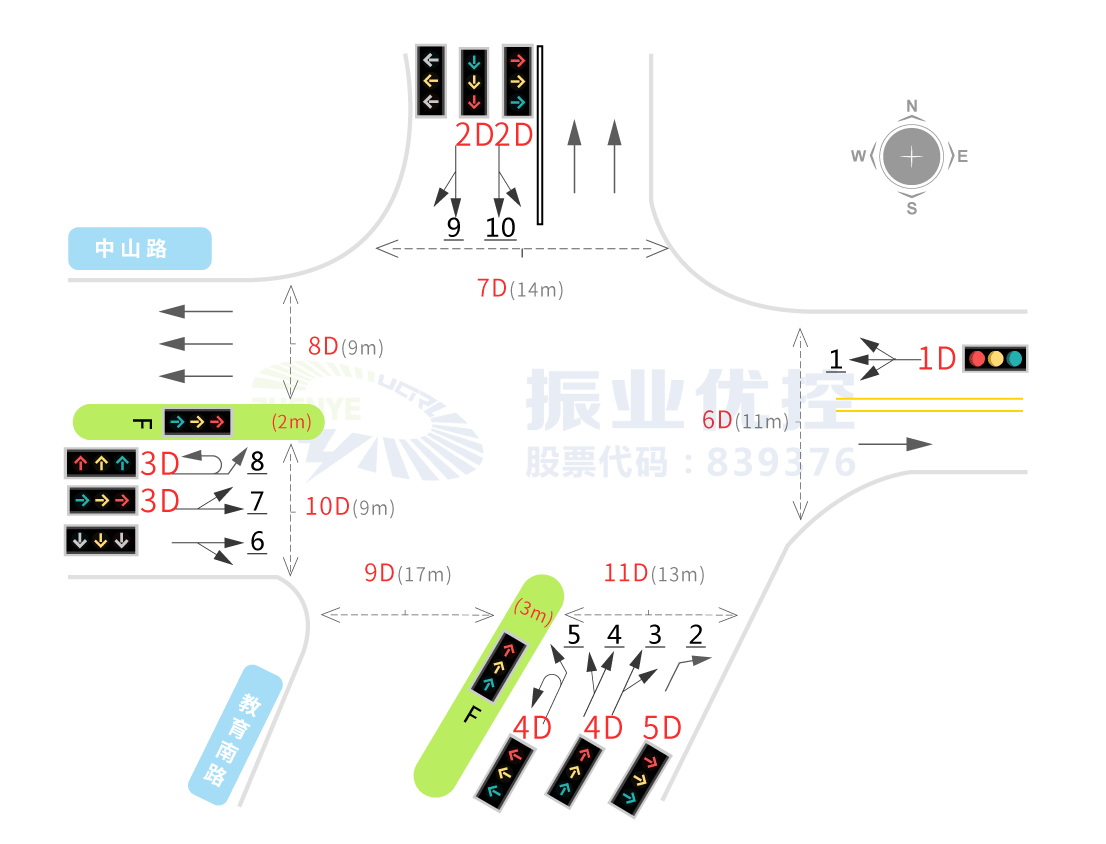

圖2 教育南路-中山路路口基礎信息圖

存在問題

1.路口以單邊放行為主，南進口、北進口匯入東出口流量較大。

2.路口內無渠化改造，機動車與人行沖突較為嚴重，需設置單獨人行信號相位。

3.單獨人行相位占用25s，降低了各進口綠信比，導致各進口放行時長不足。

4.放行時長不足導致東進口車輛累積嚴重，在路邊停車及上下學時段的影響下，晚高峰時段疏散時長與排隊長度呈指數增長。

現狀相位相序圖如下：

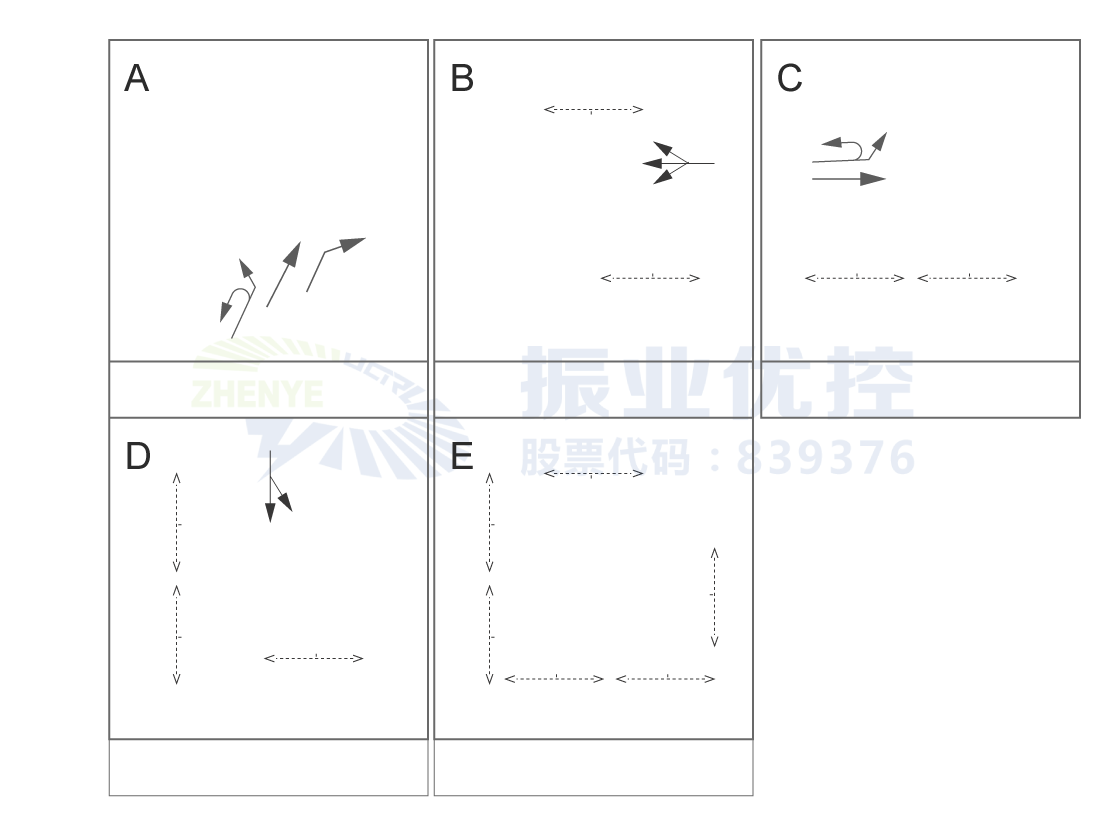

圖3 教育南路-中山路路口相位相序圖

具體問題還是應該具體分析！讓我們跟隨黑板報君把焦點聚集到東進口。

東進口及其路段作為附近村居居民及學校的集散點，在工作日早晚高峰時段，因受附近建筑設施影響，交通流量大。

然而，路段僅為雙向兩車道，難以滿足路口進口放行需要，同時原方案未能及時疏解路段累積車輛，反倒加劇了路段內交通秩序混亂，正如下圖所示：

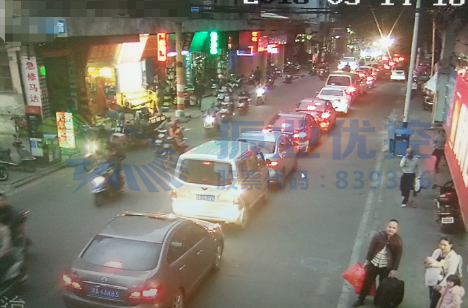

圖4 東進口晚高峰路段排隊情況

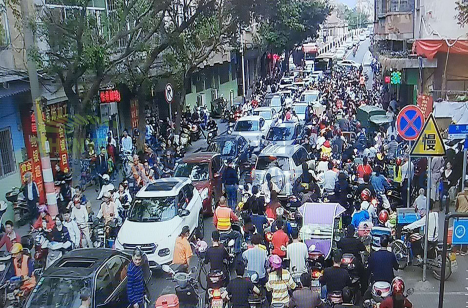

圖5 東進口晚高峰路段通勤通學交通狀況

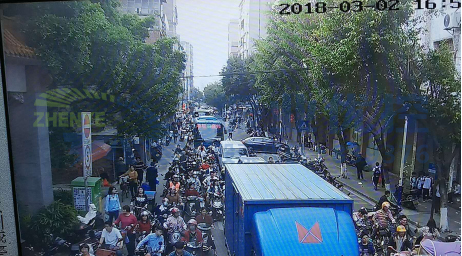

圖6 東進口晚高峰路段通勤通學交通狀況

優化措施

1.根據路口交通設施及實際情況，我們的攻城獅將南進口右轉與東進口搭接放行，拆分南進口放行方式。從而取消路口全人行相位，同時將人行相位時間分配至東進口，提高東進口放行時長，減少東進口的等待時長，緩解東進口高峰時段交通壓力；

2.同時，增設3個備用相位，在路口平峰時段可采用備用相位，備用相位主要增設全人行相位，保障人行過街安全，提高相位方案的合理性、有效性。

優化設置如下圖：

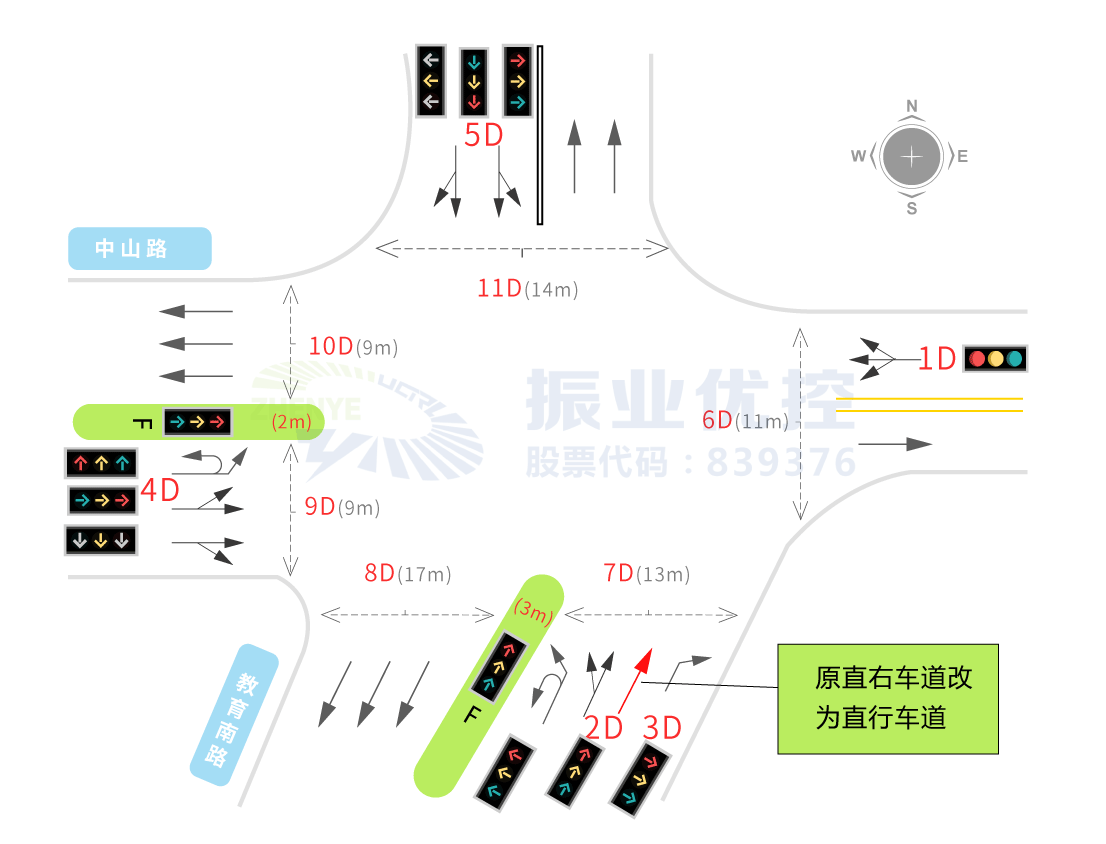

圖7 路口設施改造圖

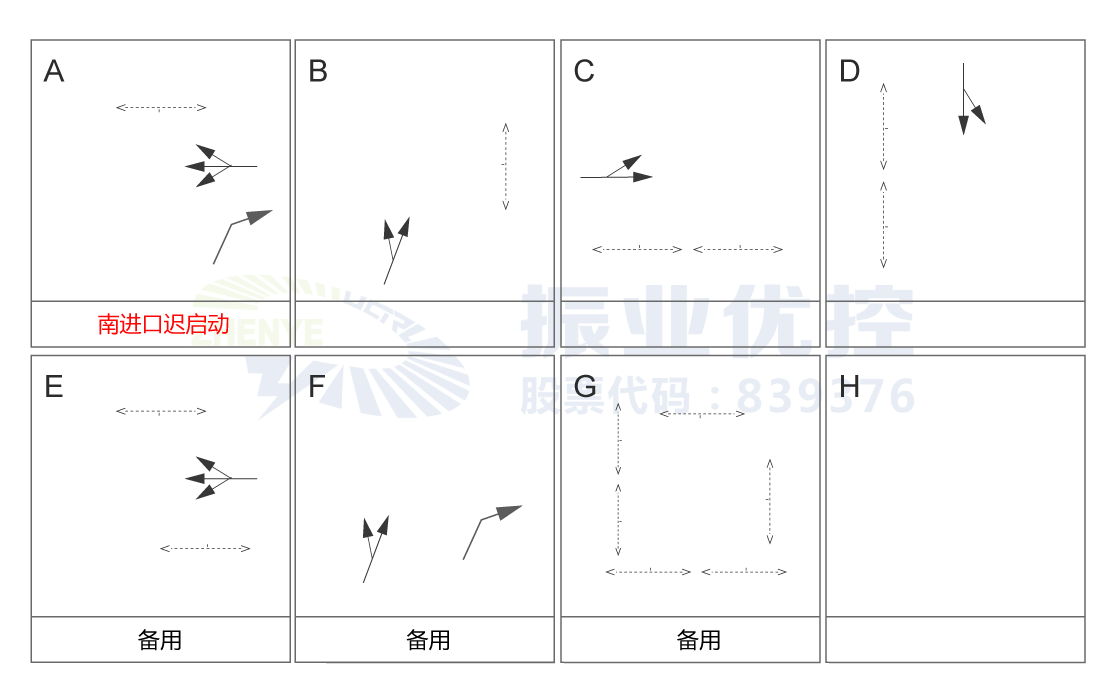

圖8 優化后相位相序圖

優化效果

經過我們攻城獅的小試牛刀，其優化效果也是相當顯著！

在取消全人行相位和各進口在等待時長不變的情況下，東進口減少了25秒的等待時長，并增加了20-25秒的放行時長。這能夠極大地提高在高峰時段下，東進口單車道的通行效率，從而也緩解東進口路段內交通擁堵加劇的情況發生。

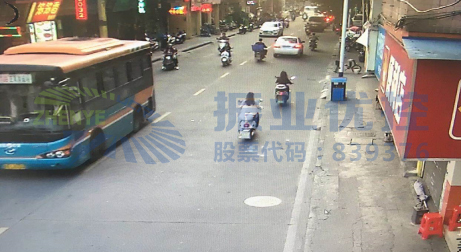

圖9 優化后晚高峰東進口路段交通情況

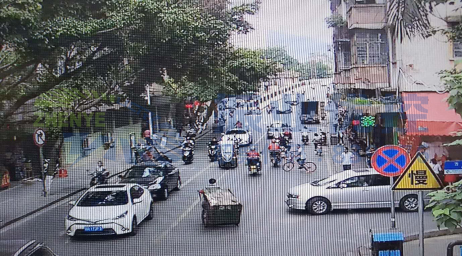

圖10 優化后晚高峰東進口路段交通情況

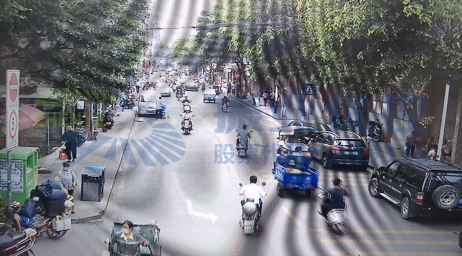

圖11 優化后晚高峰東進口路段交通情況

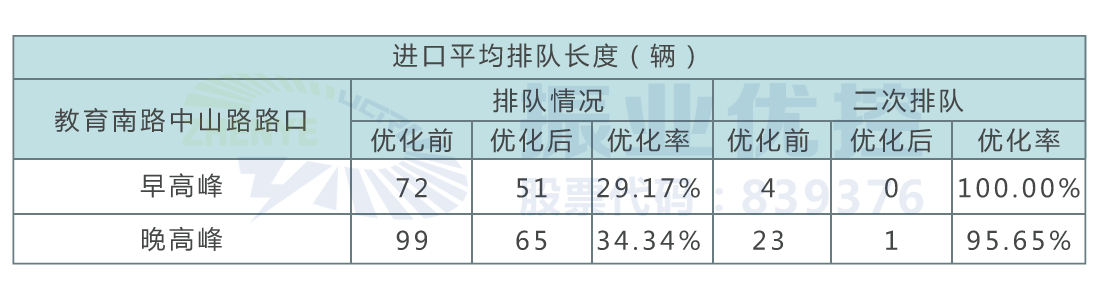

表1 優化前后數據對比表

我們可以看到，本次案例主要針對舊城區在早晚高峰車流量壓力較大的情況下，排隊車輛從路口進口處影響至路段的處理思路。在時間分配上，取消了全人行相位，提高需求進口的綠信比，同時減少了需求進口的等待時長，從而提高了該進口的通行能力及路口相位時間利用率。這樣也緩解了由于進口疏散不及時，導致路段內部車輛沖突情況加劇的情況發生。

在東進口道路空間不足的情況下，不僅緩解了晚高峰時段東進口路段車輛的累積，而且每個周期都能及時清空進口處排隊車輛，有效避免了車輛由于疏散不及時導致排隊長度較長情況的發生。同時，也縮短了車輛在高峰路段累積的持續時間。

案例小結

本案例通過拆分放行方式，在滿足人行過街需求的情況下，取消原方案的全人行相位。既提高了放行時長，也降低了等待時間，有效地緩解進口處的排隊情況以及路段內車輛沖突的持續時間，為我們的攻城獅打call！

道路車流激增的原因有很多，像以下介紹到的路口，就是由于周邊道路施工，車輛繞行到此路口而引起的擁堵，接下來黑板報君帶大家來看下，振業優控攻城獅如何用簡單的方法化解車流激增而導致的路口擁堵問題，check it out！

路口概況

附屬醫院路口由東圳路、延壽路交匯而成，東圳路是東西走向的主干道。因為路口出城（西往東）方向的車道較少，西進口在離停止線前50米進行左轉展寬，由原本的2車道變成4車道。該路口早晚高峰時段會出現常發性擁堵，高峰持續時間長，對附近居民的出行產生較大的影響。

路口的基礎信息圖如下所示。

圖1 路口基礎信息示意圖

通過實地調研，附屬醫院路口早高峰和晚高峰時段的交通流量如下所示。

圖2 高峰小時流量圖（單位：pcu/h）

數據顯示：東西方向為關鍵車流方向，西進口的直行車流量較大，達到930pcu/h；早晚高峰時段，西進口直行車比東進口的多將近250-350pcu/h。晚高峰時段，東進口左轉車比西進口的多200pcu/h。路口采用四相位放行方式，并根據交通流特點設置有低峰、平峰和早晚高峰方案。相位方案如下圖所示，早晚高峰配時信息見下表。

圖3 路口相位圖

表1 路口優化前早晚高峰信號控制方案（單位：秒）

存在問題

1、周邊有一條主干道封閉施工，大量車流通過該路口繞行，導致附屬醫院路口交通壓力增加，經常出現車流回溢至上游路口的現象；

2、早晚高峰東西方向左轉車流不匹配，整體呈現為東多西少，西進口常出現長時間綠燈空放現象；

3、早晚高峰西進口直行車流排隊過長，排隊至展寬段以后，阻斷左轉與右轉車正常通行。右轉車原本可順著右轉渠化車道順暢行駛的，現因直行車排隊過長變成需要等直車輛行駛了才能通行；

4. 路口周期過大，且配時設置不合理，導致后續直行車隊離散，通行效率降低。

優化措施

針對路口的地理特點、交通流特性及現狀的控制效果，提出以下優化措施：

1、降低周期，重新調整路口配時，讓后續車隊形成“集裝箱”式通行，提高車流通行密度；

2、新增東往西搭接相位（C相位），提高東往西方向的通行效率；

圖4 路口優化后相位圖

表2 路口優化后早晚高峰信號控制方案（單位：秒）

優化效果

對附屬醫院路口進行優化后，路口的高峰時段縮短，由原來的60分鐘減少到40分鐘，路口通行效率提高10%。路口的平均排隊長度及二次排隊指標改善情況如下表所示。

表3 路口優化后早晚高峰各進口平均排隊長度（單位：pcu）

表4 路口優化后早晚高峰各進口道車輛二次排隊長度（單位：pcu）

優化后早晚高峰各進口的排隊長度都有不同程度的下降，東西進口改善最明顯；早高峰除西、南進口存在二次排隊外，其他進口基本能夠一次清空；晚高峰每個進口仍存在二次排隊現象，但二次排隊的車輛數大大減少。改善最明顯的是西進口，經過優化后，西進口車輛從原本的三次甚至四次排隊減少到兩次排隊即可通過。

整體上來看，優化后路口交通運行效果較好，通行效率大幅提升，緩解了路口的交通擁堵。

圖5 早高峰（08:20左右）出城方向（檢察院往公安局方向）優化前

圖6 早高峰（08:20左右）出城方向（檢察院往公安局方向）優化后

圖7 晚高峰（18:10左右）出城方向（檢察院往公安局方向）優化前

圖8 晚高峰（18:10左右）出城方向（檢察院往公安局方向）優化后

案例小結

本案例針對路口的具體情況，對癥優化，雖然采用的技術手段比較簡單，但是優化效果立竿見影。

在路口車道較窄的情況下，充分考慮路口設施、設計現狀，通過信控手段提升通行效率，緩解交通擁堵，是每一位交通信號優化工程師的使命。

城市道路施工，車輛繞行會增加周邊路口的交通壓力，因此需要持續的信號優化調整，減少排隊長度，保障交通順暢。

黑板報君：最近翻了一下黑板報年刊，發現搭接相位真的是用來解決路口車流量不對等的好辦法呢！

攻城獅：對的，說到搭接相位，就不得不提一下位于自貢的這個路口啦，還涉及了精細化配時呢，來讓我為你詳細介紹——

路口概況

黃泥拗路口位于自貢市貢井區，為S305省道、鹽都大道和長征大道的交匯點，是連接榮縣、富順、貢井的重要通道。路口周邊設有工業園區、客運站、學校、小區等大型交通吸引點，交通流成分極為復雜。

圖1 路口地理位置

圖2 路口實景圖

圖3 黃泥坳路口基礎信息示意圖

圖4 路口流量流向圖

圖5 路口現狀相位配時控制方案

存在問題

（一）潮汐性明顯、車流不對稱，放行方式不符合車流規律

1.早高峰時段東進口、南進口流量大，排隊長度可達200米；相反，西進口、北進口流量相對較小，路口空放嚴重。

圖6 路口南進口早高峰時段排隊長度

2.晚高峰時段西進口、北進口、南進口流量大，而東進口流量相對較小，路口潮汐性明顯。

圖7 路口北進口晚高峰時段排隊情況

（二）早高峰消散不及時，引發次高峰

早高峰放行方式的不合理，時段劃分的不精細，出現早高峰車流不能及時消散，導致了次早高峰的出現。

圖8 黃泥坳路口九點二十分次高峰

優化措施

針對路口車流量不對等的情況，常用的解決方案為采用搭接小相位的放行方式，根據路口流量調整配時。

通過對黃泥坳路口流量調研，分別在早晚高峰的不同流量搭接了小相位，細分時段，啟用精細化配時方案。如下圖所示：

圖9 黃泥坳路口優化后早高峰相位

圖10 黃泥坳路口優化后晚高峰相位

圖11 黃泥坳路口優化后午高峰相位

表1 優化后相位配時方案（PS.所有相位配時包括綠燈時間+3秒黃燈時間）

黃泥坳路口道路條件良好，但由于上游路口為老城區的結點路口，道路通行能力有限，為避免優化后對老城區形成的交通壓力，因此對黃泥坳路口及下游路口合理控流，均衡分布各路口壓力，協調控制路段流量，分擔了整個路網的交通壓力。

優化效果

圖12 路口優化前后對比情況

圖13 路口上午次早高峰消失

表2 路口通行能力

表3 路口高峰持續時間及排隊長度

表4 路口高峰排隊長度對比

優化后，黃泥坳路口早晚高峰通行量分別由原來的5781 pcu/h、5381 pcu/h提升至6269pcu/h、5985pcu/h，通行能力分別提升8.44%和11.22%；

早晚高峰持續時間由原來的85min、80min縮短至70min、60min，分別縮短了17.64%、25%；

最大排隊長度由原來的250m、200m減短至110m、90m，優化率分別達到了56%、55%；同時又消除了上午次高峰，路口擁堵問題得到了極大的改善。

案例小結

本案例通過搭接相位、精細化配時的信號控制方案，有效解決了路口車流量不對稱，引發上午次高峰問題，提高了路口通行效率；同時又考慮到路網的通行能力，采用合理控流方式均衡分布車流，分擔了路網通行壓力。

路口概況

太平路是一條貫穿鄒城市東西城區的主干道，西連鄒魯大橋，東接104國道，與眾多南北向的道路交錯構成市區的主要道路網。

該路段附近有商業區、學校、寫字樓、行政區，車流量與人流量較為密集，晚高峰時段中心路段擁堵情況較為嚴重，經常出現排隊過長和回溢的現象。

圖1 主路段道路網結構示意圖

存在問題

1、路口間距短，高峰期車流回溢嚴重

圖2 太平路沿線路口間距示意圖

太平路-蓮青山路交叉口與太平路-鳳凰山路交叉口相距284米，太平路-鳳凰山路交叉口與太平路-嶧山路交叉口相距348米。該路段的車流容納能力有限，高峰期的排隊擁堵問題較為突出。

圖3 太平路-嶧山路交叉口西進口的排隊情況（晚高峰）

晚高峰期太平路西往東方向的車流量大，太平路-蓮青山路交叉口采用“南北對放”和“東西對放”兩個相位的放行方式，周期較短，車流過快地進入下游路口，導致下游路段車流堆積過多；

而太平路-鳳凰山路交叉口與太平路-嶧山路交叉口現行的方案配時無法滿足高峰期的車輛通行需求，車輛逐漸堆積在路段當中，導致進口道排隊過長，嚴重時會造成回溢的情況。

圖4 太平路西往東方向晚高峰時段高空監控畫面（優化前）

2、路段存在潮汐車流現象，東西雙向車流不對等

前期的調研工作主要是對沿線每個路口早、平、晚3個時段進口道的車流量和流向特征進行采集和統計，從下圖的流量流向特征圖可以看出，早高峰東往西方向往城區的車流量大，晚高峰反之。分析得出該路段存在較為明顯的潮汐車流現象。

圖5 太平路-鐵山路交叉口流量流向示意圖

3、相位配時不合理，時段劃分不夠精細化

路口全天僅運行3套方案（低峰、平峰、高峰），且對于高峰期的時段劃分不準確，導致高峰期的車流過多堆積在中心路段，造成擁堵。

路口方案的相位方案普遍采用“直行對放”和“左轉對放”4相位的放行方式，當路口對向進口道出現流量不對等的時候，會造成流量較少的進口道出現空放的現象。

圖6 太平路-崗山路交叉口優化前晚高峰東進口直行空放

優化方案

1、高峰期采用搭接相位，加快疏散單方向的車流

前期的調研工作除了采集每個路口的流量流向數據，還針對城區的功能區域進行摸查，其中，東城區以住宅區為主，早高峰時段以東往西方向上班的車流居多，晚高峰時段以西往東方向下班的車流為主。

結合上述情況，主要針對早晚高峰兩個時段的配時方案進行調整，按需采用“搭接相位”的放行方式，其中，早高峰方案主要采用東單放的搭接相位，晚高峰方案采用西單放的搭接相位。

圖7 優化方案示意圖

具體路口方案配時表如下：

表 1?太平路-鐵山路交叉口相位方案配時表（早晚高峰）

表2 太平路-崗山路交叉口相位方案配時表（早晚高峰）

表3 太平路-蓮青山路交叉口相位方案配時表（早晚高峰）

表4 太平路-鳳凰山路交叉口相位方案配時表（早晚高峰）

表5 太平路-嶧山路交叉口相位方案配時表（早晚高峰）

表6 太平路-四基山路交叉口相位方案配時表（早晚高峰）

2、精細化控制，對全天的時段進行劃分

根據全天的車流量變化情況，對路口的時段方案劃分為9個時段，分別為：早平峰、早高峰、平峰、午高峰、午平峰、次晚高峰、晚高峰、晚平峰、低峰。并結合不同時段的路口流量特征設置相應的配時方案。

圖8 結合車流量數據精細化控制全天的時段（示意圖）

3、結合潮汐車流的控制策略，對路口的相位相序進行調整

太平路-蓮青山路交叉口目前采用的是單個全屏燈對放控制的放行方式，高峰期車流量較大，對放存在直行車輛與左轉車輛沖突的情況。

結合對該路段潮汐車流的控制策略，為了避免高峰期過多的車流進入下游路口，把相位方案的“東西對放”相位拆分成“東單放”和“西單放”相位，結合東西進口的車流量設置合理的放行時間，從而提高路口的總周期時間，目的在于減少對放沖突，并且可以達到一定的截流效果，減緩車流過快進入下游路口。

針對沿線其它5個路口，則是在原方案基礎上增加西單放的搭接相位，調整配時，側重優先西往東方向的車輛通行，減少排隊長度，提高通行效率。

圖9?晚高峰時段西往東方向車流控制示意圖

優化效果

太平路-鳳凰山路交叉口西往東方向，優化前，因下游路口太平路-嶧山路交叉口放行時間不能滿足高峰期的車流通行需求，導致車流過多堆積在路段中，產生回溢，影響太平路-鳳凰山路交叉口的車輛通行。

優化后，晚高峰時段，兩個路口都增加了西單放的搭接相位，加快疏散西往東方向的車流，從同一時段的路口監控畫面可以看到，路口已無回溢現象，通行能力得到提升。

圖10 太平路-鳳凰山路交叉口西往東方向優化前后對比

從另一個角度的高空監控畫面可以看到，晚高峰期該路段西往東方向的車流能較快清空，路段已無過多排隊積壓的車流，整體的通行效率得到提升。

圖11 太平路西往東方向晚高峰時段高空監控畫面（優化后）

以下是晚高峰時段太平路-崗山路交叉口西往東方向，西進口優化前后的排隊情況對比。

圖12 排隊長度約300米，平均需要等2-3次紅燈才能通過路口（優化前）

圖13 排隊長度平均120米，只需等一次紅燈就能通過路口（優化后）

圖14 太平路沿線路口西進口優化前后流量統計（晚高峰）

案例小結

本次案例主要是針對路段的潮汐車流現象進行優化調整，可以得到以下一些經驗：

1、針對潮汐車流較為明顯的路段，合理采用搭接相位，側重加快疏散單方向的車流，使路段無積壓過多車流，緩解擁堵；

2、針對上下游間距較短的路口，要結合實際車流情況，因地制宜，采取“截流+加快疏散”的控制方案，使車流較為平均地分布在路段上；

3、后期建議路口實施“機非隔離”，分離了非機動車與機動車的沖突，而且每個路口之間的距離適中，在信號機設備完善為支持協調控制的情況下，后續可以考慮對路段內的路口進行協調控制，減少停車次數，節省行程時間，提高通行能力。

老城區里的道路等級不高，但交叉口密度高，交通流密集程度高，因此，老城區的交通問題一般都是城市交通管理的“老大難”問題。面對這個“老大難”問題，我們的信號優化攻城獅能夠做點什么呢？且看以下的小案例！

路口現狀

東江路和北江路是某市老城區里的兩條支路，都是雙向4車道。東江路東西走向，北江路南北走向，兩條道路相交成一個十字交叉口。交叉口是直左、直右合用車道，采用全屏燈控制。路口車道功能及信號燈組設置如下圖所示。

圖 1 路口現狀示意圖

問題分析

路口早、晚高峰和平峰時段均采用東西對放、南北對放的2相位放行方式。

圖 2 路口放行相位示意圖

然而東進口的左轉流量比較大，東西方向的車流量差異也較大（路口早晚高峰小時流量如下圖），因此常常出現東進口車流消散不及時、車輛在交織區內“打結”的現象，導致路口的通行效率低下。

圖 3 路口早晚高峰小時流量圖

兩相位控制方式最大的問題是機動車直左沖突，一般適用于左轉車流量不大的交叉口。東江-北江路口東進口左轉流量明顯會引起嚴重的沖突，因此該路口要使用兩相位控制，需要做一些特殊處理。

優化措施

相位設計思路圍繞東進口流量較大，且與對向車流沖突嚴重進行設計；設計方案使用小相位搭接的方式，在保障周期不會過高的前提下，通過相位搭接的方式，有效利用車頭起步損耗時間以盡可能的避免車流沖突打結的情況；南北方向流量較小，采用對放的方式?jīng)_突不大，對路口的整體運行影響小。

根據以上思路，制定以下兩套優化方案：

方案一：調整交叉口的相位方案，采用西全放、東西對放、東全放、南北對放的4相位放行方案。

圖 4 交叉口優化方案一

方案二：調整交叉口的相位方案，采用東全放、東西對放、西全放、南北對放的4相位放行方案。

圖 5 交叉口優化方案二

效果分析

方案一和方案二的不同點在于先放東進口還是西進口。兩個方案的優缺點分析如下。

方案一：

優點：西進口流量較小，提前放行可有效清空進口道車流；東進口車流可在東西對放相位提前進入交織區域。

缺點：東西對放過程中，西進口流量小，直行車流對東進口左轉存在干擾，總體不影響東進口的正常通行。

圖 6 方案一運行效果圖

方案二：

優點：東進口以左轉車流為主，提前放行可以在單邊放行相位有效保障進口道通行效率。

缺點：東西對放過程中，西進口流量雖然不大，但直行車流對東進口左轉干擾較大，嚴重影響路口通行效率，導致路口清空時間需求增加。

圖 7 方案二運行效果圖

經過實地驗證，優化方案一下發后，交叉口整體運行周期降低，提高相位輪轉速度，交叉口的排隊長度、停車等待時間均有明顯改善。

案例小結

1、進口對放方式存在搭接相位時，先放流量小的方向，可以有效減少沖突。

2、小型交叉口存在沖突的搭接相位，放行時間不宜過長。

3、小型交叉口運行周期不宜設置過高。
