在邢臺交警的帶領下，晉城支隊一行實地觀摩了邢州大道、濱江路信號燈綠波帶提速工程，商廈崗等路口交通組織優化，路口“借道左轉”、“直加右”可變車道，新式防遮擋信號燈，育紅小學“五個一”警校聯動管理模式，交通信號優化聯合實驗室工作機制、流程和創新理念，實地體驗優化成效。

在兩地交警交流座談會上，邢臺交警支隊副支隊長向晉城支隊做了經驗介紹。隨后，振業優控專業技術團隊向晉城支隊介紹了我司在邢臺的服務項目和階段性初步成效。

2019年5月，邢臺交警正式引入振業優控專業技術團隊，雙方聯合成立“邢臺市交通信號優化聯合研究室”。在這一年的時間里，技術團隊協助交警先后開展了多項交通信號優化、交通組織設計工作。通過對城區100個路口個性化定制信號配時方案，對市區9縱9橫18條主干道實施“一路一策”優化，打造了邢州大道、濱江路、中興大街、襄都路交通信號綠波帶，成功助力了邢臺市文明城市創建，實現了邢臺市道路交通提速。經過多舉并措，邢臺市單個路口平均車速提升10%，平均排隊長度下降近20%。

晉城交警支隊副支隊長對邢臺市城市交通管理工作給予高度評價，達到了“小城市、大智慧，小投入、大收益”的良好效果。接下來，振業優控專業技術團隊將再接再厲，協助邢臺交警為城市交通精細化、專業化、科學化管理貢獻一份力量。

路口概況

同康路位于北碚區蔡家片區，為東西走向主干道，連接嘉運大道、嘉瑞大道、國道G212線等多條主干道。該道路周邊分布碚都佳園、美麗花都等住宅區，早晚高峰車流量大。

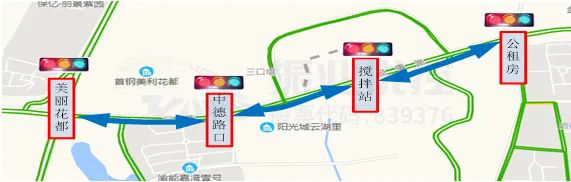

圖1 同康路協調優化路口分布圖

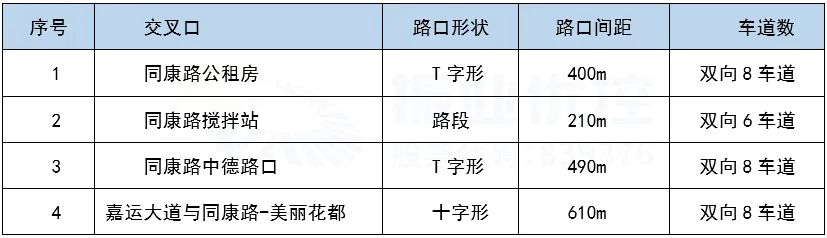

表1 同康路協調優化路口情況表

本次協調路段全長約1.7公里，共包含4個信號控制路口。所有路口車流量基本以同康路的為主，4個路口均聯網控制，已具備“綠波帶”設置的基本條件。

存在問題

車輛停車時間長，次數較多。

經多次測試后發現，路段全程共4個路口，東向西平均停車3次，西向東平均停車3次，嚴重影響平均行駛速度和降低行車舒適度。

行駛過程中容易出現從一個路口到下一個路口剛好進入紅燈的情況，且經常出現連續2-3個路口停車等待的情況。

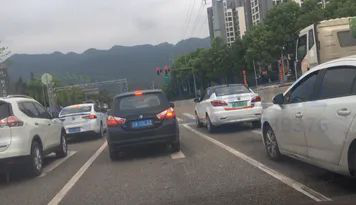

圖2 美利花都路口停車等待

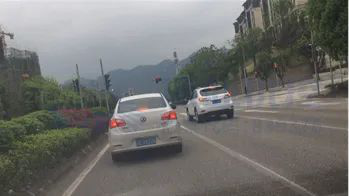

圖3 中德路口停車等待

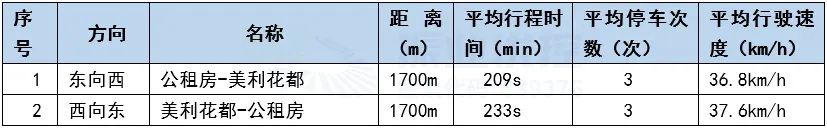

表2 同康路車輛行程時間和平均車速（優化前）

優化思路和方法

本次綠波協調設計主要利用了同康路各路口間距短、紅綠燈設施完善的條件，協調由西向東、東向西兩個方向的路段，保障兩個方向的車輛能夠順暢通行，減少停車次數、行程時間，提高道路通行效率。

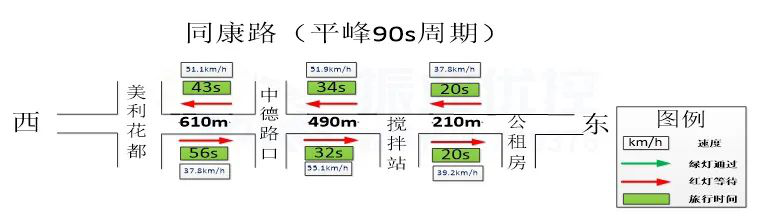

圖4 同康路協調路段示意圖

1.統一個路口公共周期

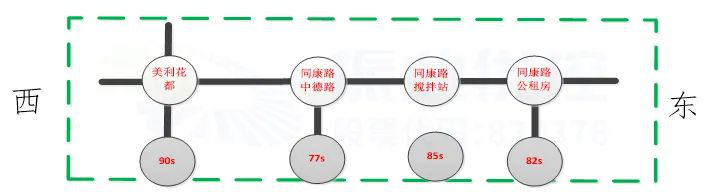

圖5 同康路各路口周期（優化前）

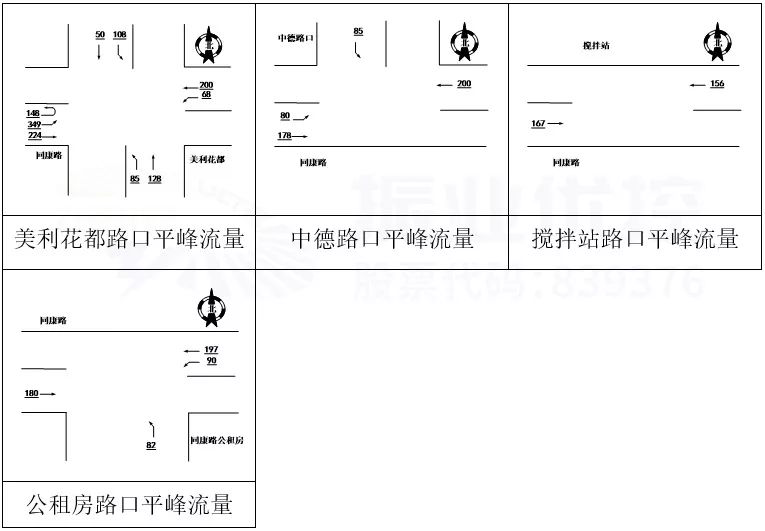

圖6 同康路沿線路口平峰流量圖

經調查同康路沿線主要流量集中在美利花都路口，因此選擇美利花都路口為重點路口，統一以90s作為公共周期做雙向綠波圖。

2.各路口相位調整

美利花都路口、同康路公租房路口原方案多為單口輪放，不利于協調方案設計。

在不影響路口正常運行的情況下，運用搭接相位對路口進行相位相序調整，以達到雙向綠波效果最優化。

☆美利花都路口相位設計

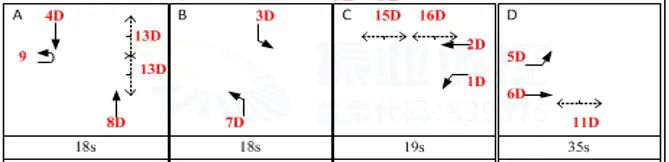

圖7 美利花都路口相位圖（優化前）

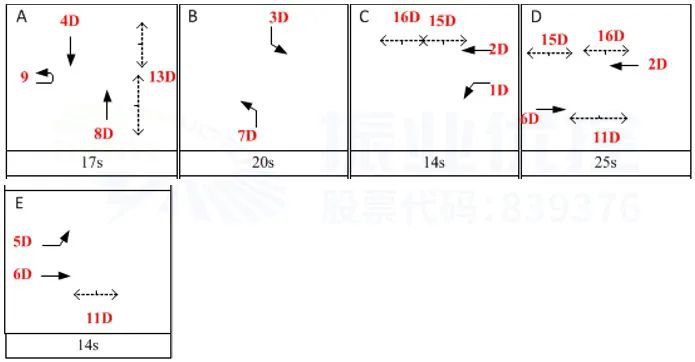

圖8?美利花都路口相位圖（優化后）

☆同康路公租房路口相位設計

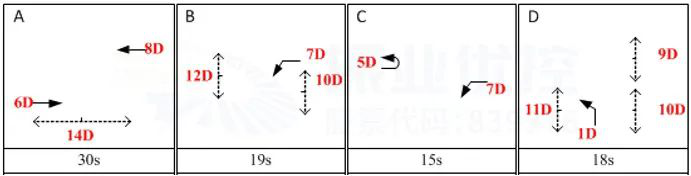

圖9 同康路公租房路口相位圖（優化前）

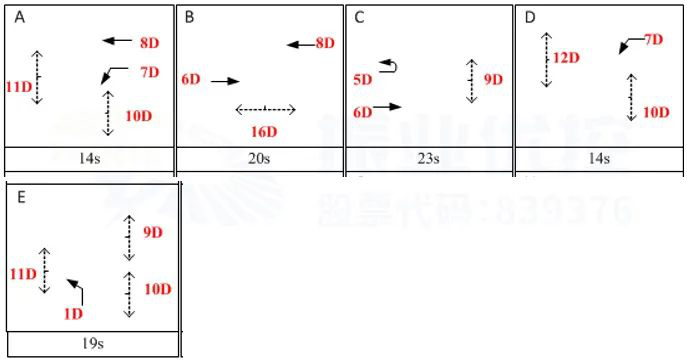

圖10 同康路公租房路口相位圖（優化后）

3、雙向綠波協調設計

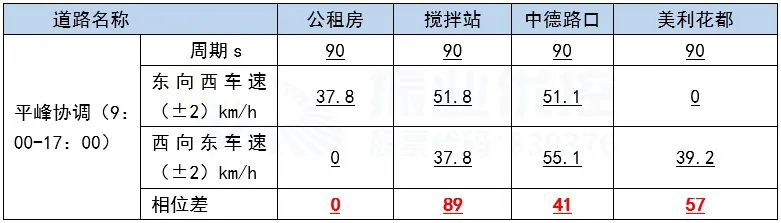

表3 同康路雙向協調優化設計

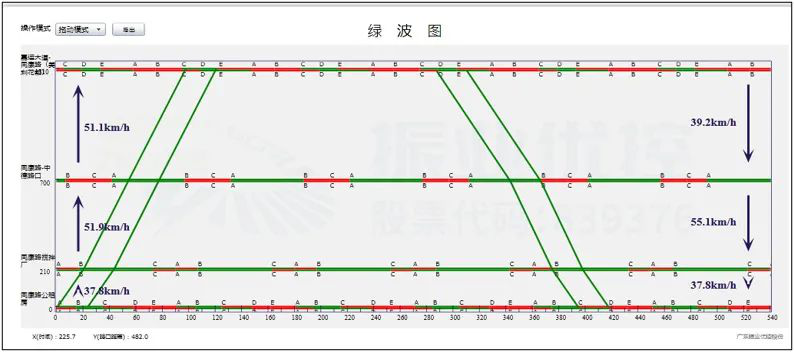

圖11 同康路雙向協調時距圖

利用振業優控自主研發的綠波帶計算軟件，對同康路進行雙向協調控制方案設計，上下行協調綠波帶寬為23s，可實現雙向不停車通過。

優化效果

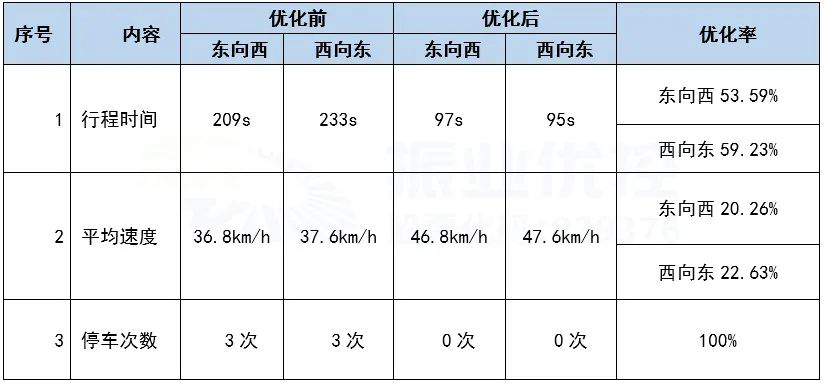

表4 同康路優化前后效果對比

通過本次優化，同康路東向西行程時間提升了112s，平均車速提升12km/h；同康路西向東行程時間提升138s，平均車速提升10km/h,停車次數均從3次降為0次。

案例小結

根據道路通行需求與實際情況，攻城獅對同康路沿線路口進行相位調整和協調控制，在保證各路口其他流向正常通行基礎上，有效減少同康路主干道車流停車次數，降低路段延誤，從而提高行車舒適度及降低油耗。

關鍵詞：掉頭、車道瘦身、相位調整

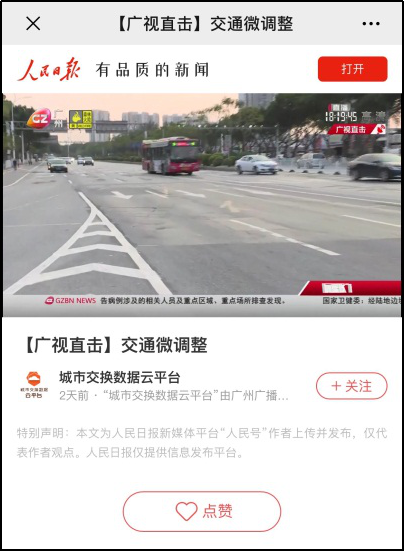

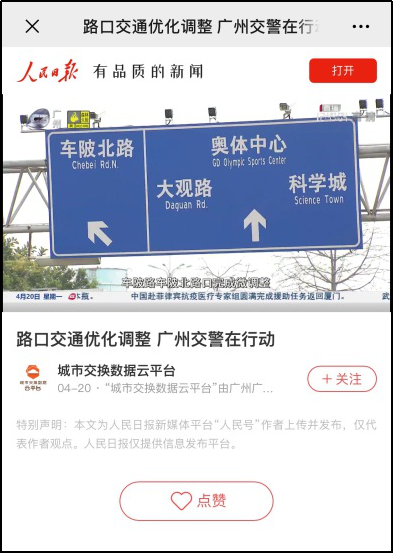

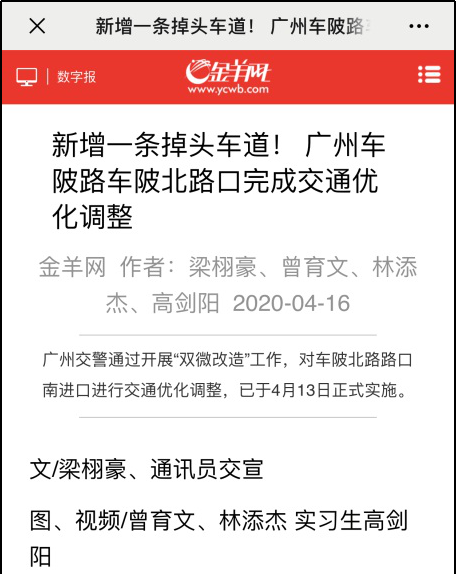

近日，廣州羊城晚報、金羊網、人民日報、廣州新聞臺等媒體均報道了廣州市天河區車陂路-車陂北路口的交通優化措施：該路口南進口通過“車道瘦身”的方式增加了一條掉頭車道，緩解高峰期南往南掉頭車排隊擁堵的問題，優化效果顯著，小改動大成效，得到媒體及市民的一致好評。

配合廣州交警實施的“車道瘦身”措施，振業優控技術團隊同步對車陂路-車陂北路口調整信號控制及相位配時方案，使優化效果最大化。以上優化措施具體如何實現呢？接下來將為大家一一展現。

路口概況

車陂路-車陂北路口位于廣州市天河車陂北片區，是由車陂路和車陂北路相交而成的Y形路口。路口南邊為車陂路與廣園快速路互通立交，北邊為環城高速與車陂、大觀路互通的車陂立交。路口周邊主要有廣氮花園、中?？党腔▓@等住宅區、車陂建材集散中心，高峰期機動車出入需求和過境需求較大。

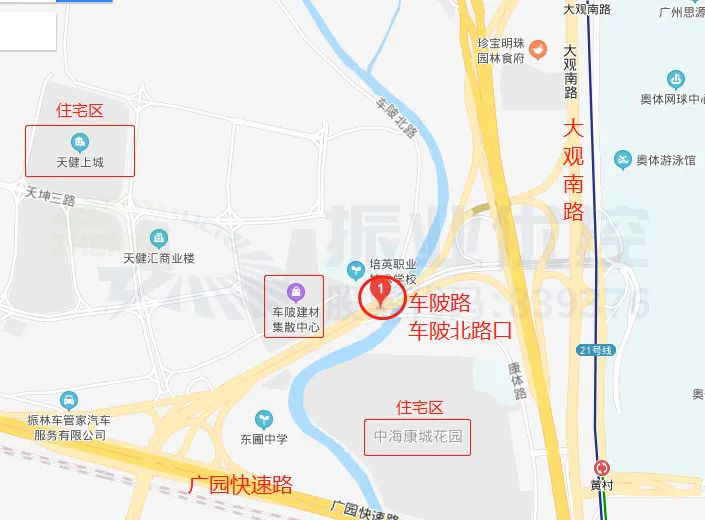

圖1 車陂路-車陂北路口位置示意圖

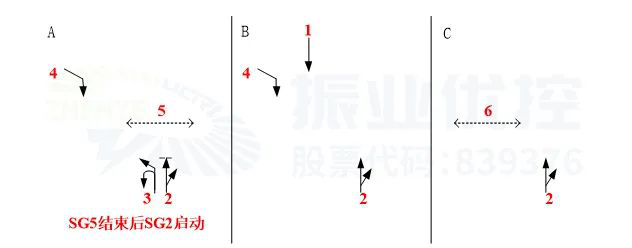

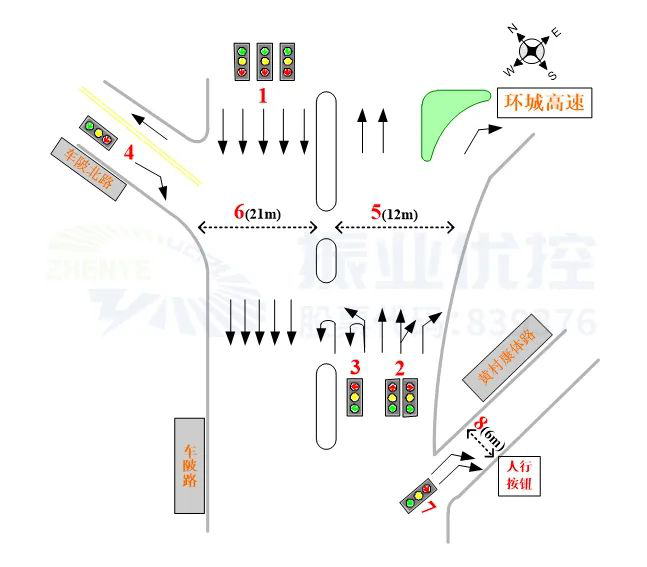

圖2 車陂路-車陂北路口渠化及相位方案（優化前）

問題分析

優化前南進口共5條車道，分別為掉頭、左轉掉頭、直行、直右、右轉。

晚高峰時段車陂路-車陂北路口南進口掉頭車流量大，通行能力不足，車輛排隊較長，車輛隨意穿插、擠占車道，影響路口交通秩序，影響南往北方向的主線車輛通行。

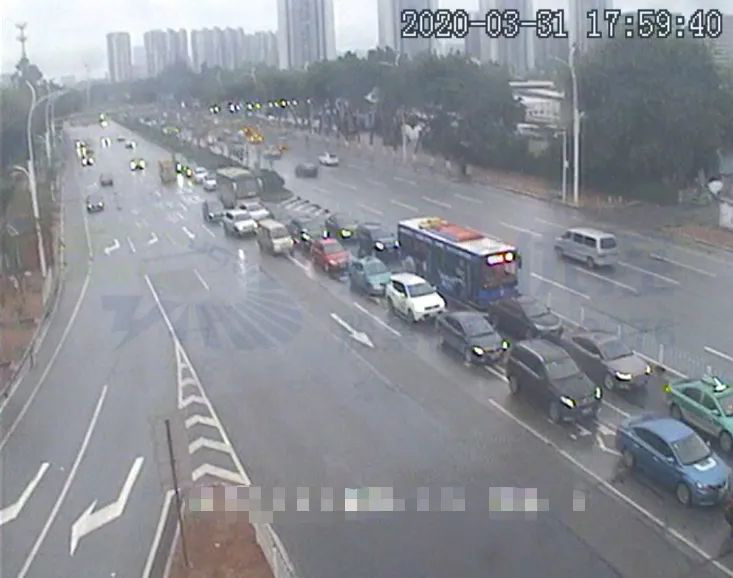

圖3 南進口掉頭車輛排隊長，阻擋左轉車（優化前）

從數據分析，南北進口直行車小時通過流量大，左轉掉頭混合車道車流量相對較小，但左轉掉頭混合車道飽和度卻大于1，說明車道通行能力低。研判分析該流向在相位設計及綠信比分配上已不能更優，判斷目前的車道數已不能滿足需求。

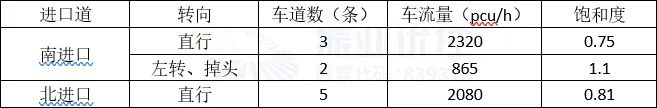

表1 晚高峰車陂路-車陂北路口數據（優化前）

優化方案

1.利用“車道瘦身”，重新分配車道功能

通過測量南進口車道寬度，考慮車道瘦身的可能性，確保車道寬度符合國標要求，把掉頭、左轉混合車道分離，并設置階梯式停止線，符合掉頭和左轉車輛的行駛軌跡。

優化后共6條車道，分別為2掉頭、1左轉、3直行，在確保直行、左轉車道數和綠燈放行時間不變的前提下，增加1條掉頭車道，充分考慮提高掉頭車的通行能力。

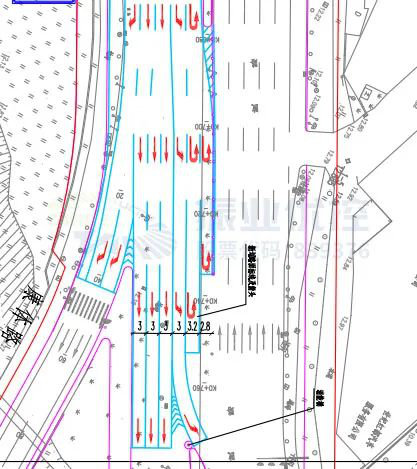

圖4 車陂路-車陂北路口南進口車道分布圖（優化后）

2.重設相位方案，增加南進口掉頭車的綠燈時間

其他燈組放行相位不變，增加南進口掉頭燈組在C相位行人專用相位放行，對其他方向車流運行基本無影響。由于南進口增加了掉頭車道，提升了掉頭車輛的通行效率，后期可考慮降低路口周期，減少各流向車輛的紅燈等待時間。

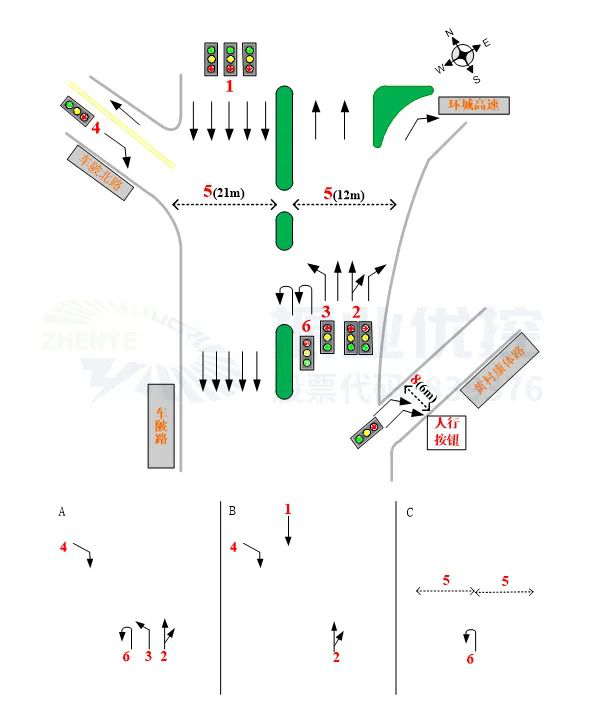

圖5 車陂路-車陂北路口渠化及相位方案（優化后）

優化效果

1.提升道路通行能力

2020年4月13日正式實施后，南進口左轉及掉頭車道分離，車道通行能力明顯提升，因此考慮降低了路口運行周期，降低機動車及行人紅色燈等待時間。

從下表數據分析，南進口左轉及掉頭混合車道分離后，左轉及掉頭車道的飽和度均低于0.5，在綠信比基本不變的情況下，說明車道通行能力明顯提升；南北方向直行車道飽和度輕微下降，能夠保持原來較好的通行能力。

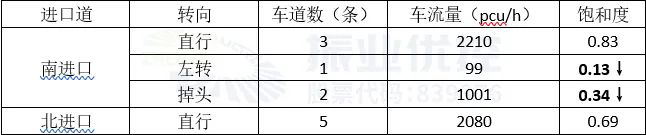

表2 晚高峰車陂路-車陂北路口數據（優化后）

2.改善停車延誤

從滴滴信控平臺獲取數據，優化前南往北方向路段一周工作日平均停車延誤為24.83秒，優化后為17.42秒，優化率為30%，優化效果明顯。

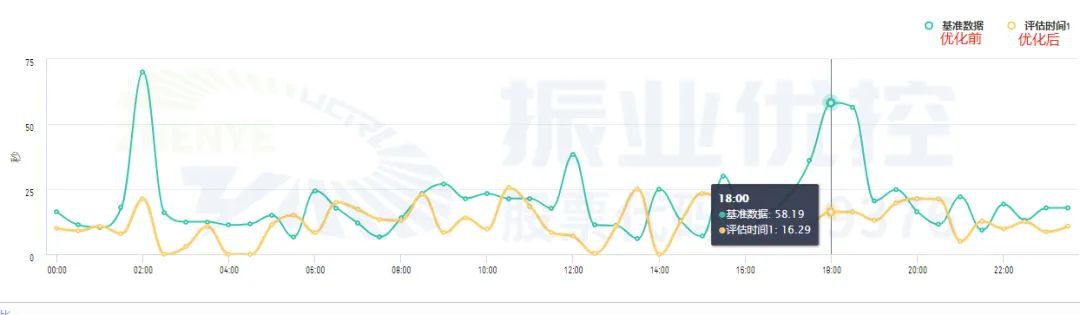

圖6 一周工作日南往北方向平均停車延誤優化前后對比

3.減少排隊長度，清空排隊車輛

優化前，掉頭及左轉車道排隊長，左轉車容易占用直行車道，影響南往北方向主線車流正常運行。優化后，掉頭車道排隊長度明顯減少，每周期相位綠燈結束后，排隊車輛基本能夠清空。

案例總結

車陂路-車陂北路口實施“車道瘦身”，給南進口增加1條掉頭車道，是廣州交警“雙微改造”的又一個經典成功的案例。

為了提高路口空間利用率，兩條掉頭車道的停止線呈現了階梯式，實際運行的時候較多小車為了提高通行效率，會從兩條停止線之間的實線違規駛離車道。為使“車道瘦身”的措施優化效果更佳，后續計劃調整兩條停止線之間的實線為虛實線，提高掉頭車輛通行效率。

“車道瘦身”，是一種交通組織方法，通過降低原有車道的有效寬度，從而騰出空間，實現新增車道，達到提升通行效率、改善交通運行狀況的目的。另外，這樣的改造措施也減少了原來南進口處流向間的干擾，改善了交通秩序，提升了交通安全，優化效果更是一箭雙雕。

出城優先、配時方案、綠波協調

荔新大道作為增城區進出城主干道，路段車流量巨大，尤其在早晚高峰和節假日期間，大貨車數量劇增，車輛排隊現象嚴重，影響上下游多個路口通行。遇到這種情況該如何破解呢？交通攻城獅帶大家去現場走一遭–

路段概況

荔新大道是增城區新塘鎮的南北向主干道，與匯太路、東坑三橫路、107國道相交。該路段大貨車居多，早晚高峰車流量非常大，主要以荔新大道南、北雙向的直行車流為主，北往南方向承載著廣園快速路、荔新公路進城車流，南往北方向承載著匯太路、東坑三橫路、107國道出城車流。

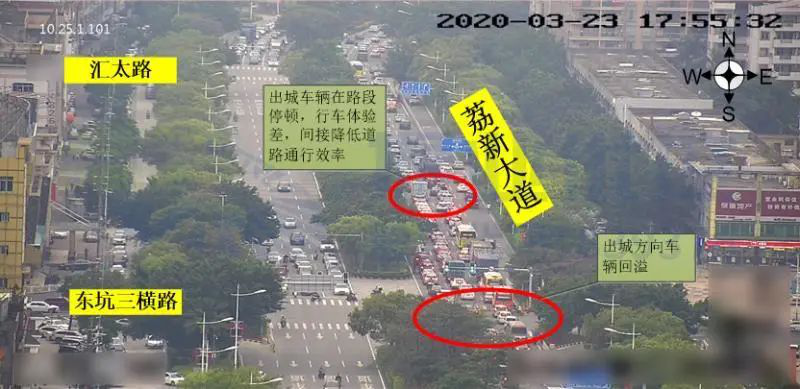

圖1 荔新大道路段現狀

存在問題

（1）晚高峰車流量大，車輛排隊長度長，影響其他路口通行。

荔新大道-匯太路口在晚高峰時段南、北進口車流量大，南進口車輛排隊至荔新大道-東坑三橫路口，影響荔新大道-東坑三橫路口的正常運行。

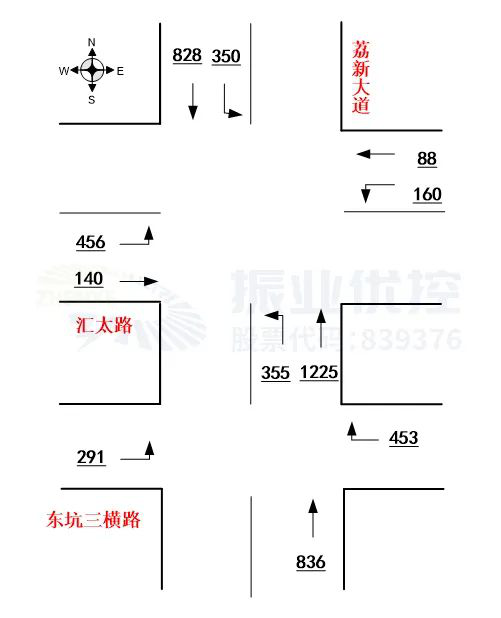

圖2 晚高峰車流量流向圖

（2）路口清空時間不足，導致車輛需多次停車等待。

荔新大道-匯太路口晚高峰方案在原本協調方案下清空時間不足，荔新大道-東坑三橫路口南往北方向車輛需要停頓多次，增加了車輛啟動時間，間接降低了道路通行效率。

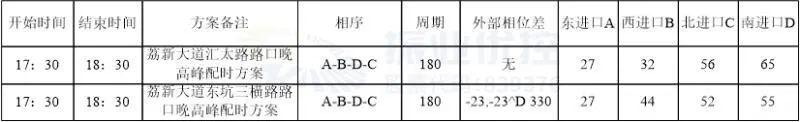

表1 兩路口晚高峰配時方案

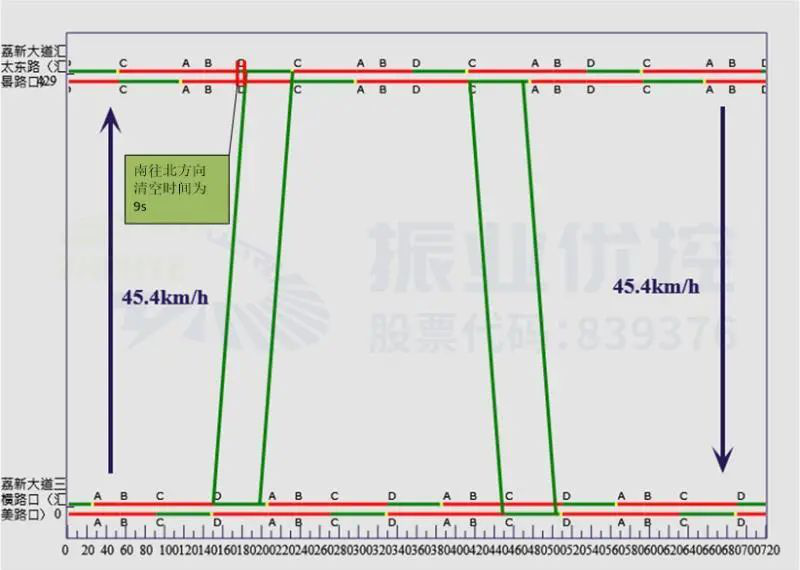

圖3 晚高峰協調方案時距圖

優化措施

攻城獅采取“出城優先”的交通疏導策略，將荔新大道晚高峰時段分為兩個時段：①出城時段17：30-18：10，②入城時段18：10-18：30，并且路口信號配時方案與路段綠波協調方案配套使用。在整個晚高峰時段，針對兩個綠信比相差較大的配時方案，出城配時方案搭配出城協調方案，并增加荔新大道-匯太路口的南往北方向提前清空時間，使出城方向車輛不會因清空時間不足而多次停車，造成時間上的浪費，入城方案亦如此。

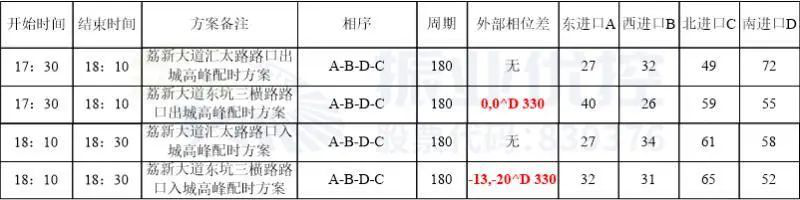

表2 兩路口精細化晚高峰方案和協調

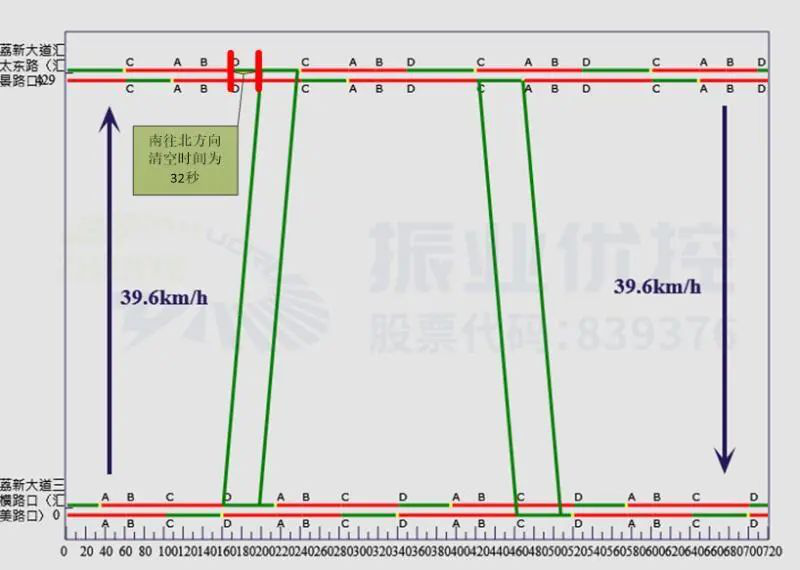

圖4 路段出城方向時距圖

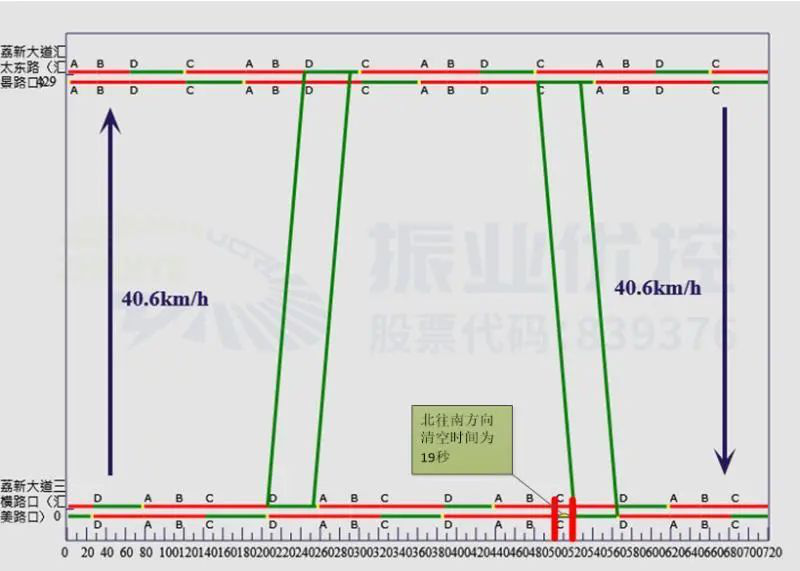

圖5 路段入城方向時距圖

優化效果

優化后，晚高峰時段荔新大道通過車流量數比起初期建設綠波帶時增加了約30%；荔新大道-東坑三橫路口的車輛在路段能不停車地到達荔新大道-匯太路口，不需在路段中停頓多次，減少了汽車啟停時間，間接提高了路段的通行效率，減少車輛回溢路口的情況，縮短了荔新大道晚高峰持續時間。

圖6 荔新大道優化前后情況

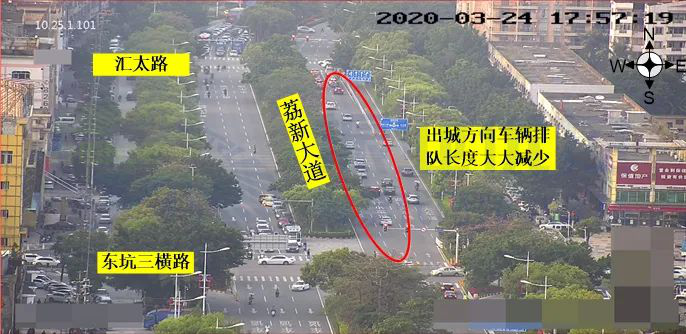

圖7 優化后車輛排隊情況

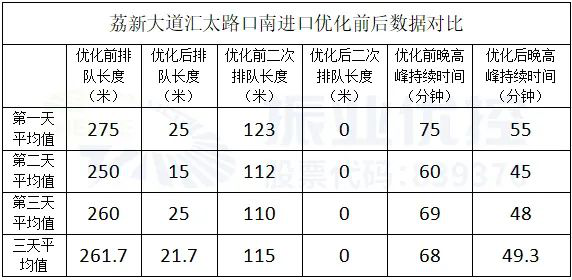

表3 優化前后數據對比表

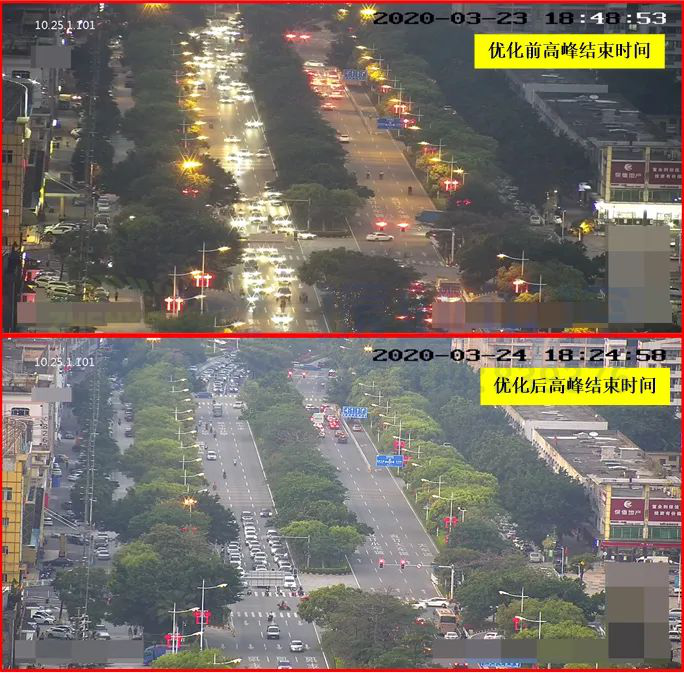

圖8?優化前后高峰結束時間

案例小結

在本案例中，攻城獅采取“出城優先”策略，根據車流量的變化制定出城和入城兩個方向兩套配時方案、兩套協調方案，晚高峰時段里配時方案與協調方案配套使用，雙管齊下，提高道路的通行效率和改善司機行車體驗，縮短路口晚高峰持續的時間，優化效果明顯。

近日，小編收到熱心網友留言，聲稱有的路口雖然設計了非機動車待行區，但是收效甚微，許多非機動車仍然占用行人斑馬線停車等待。攻城獅“掐指一算”，估計是因為道路條件有限、空間不足，待行區的面積小不適合進行“蓄水式”放行吧。

在南寧，攻城獅也遇到了在現有條件下不方便大面積劃分非機動車待行區的問題，不過，在這里攻城獅靈機一動，移動了斑馬線、停車線的位置，多措并舉科學合理地設置了待行區。

路口概況

園湖北路-建政路路口位為十字型路口，位于南寧市市中心地帶，其中南北向為園湖北路，與多條東西向城市干線道路相交，沿線住宅小區密集、各類商業繁華，高峰時段交通壓力非常大。路口東西向為建政路，沿線有大片住宅小區和單位宿舍樓，另有銀行、快遞點、學校，以及多個企事業單位，交通相當繁忙。

路口園湖北路進口方向道路為兩條機動車道和一條非機動車道，并有多條公交路線經過，道路空間條件不能滿足交通量的需求，導致高峰時段園湖北路交通擁堵嚴重。路口非機動車所占交通比例較大，容易產生機非沖突，致使道路通行能力下降。

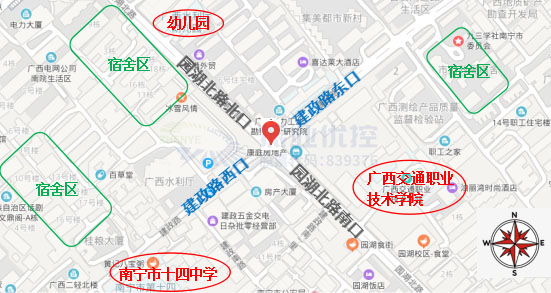

圖1 路口地理位置圖

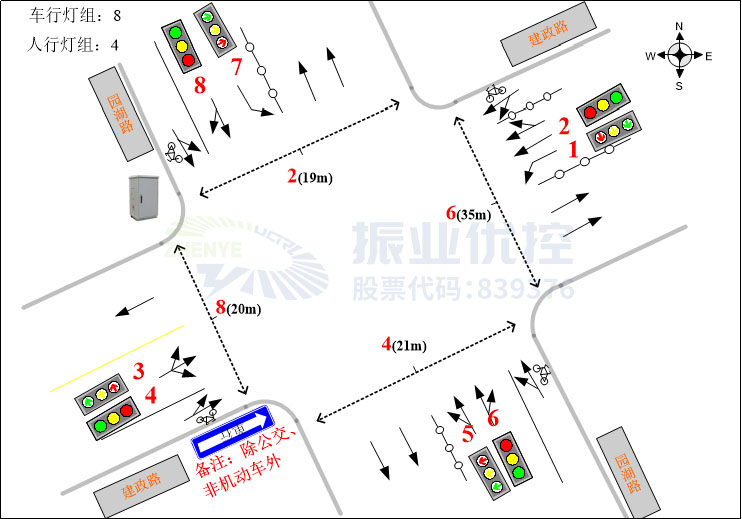

圖2 園湖北路-建政路路口基礎信息圖（優化前）

存在問題

針對園湖北路-建政路路口高峰時段交通擁堵原因展開現場調研，綜合路口渠化現狀、標志標線、現有配時方案、道路幾何尺寸、高峰時段車流量等多方面因素，發現該路口存在以下主要問題：

1.道路空間條件不能滿足交通量的需求。

園湖路地處南寧市高峰時段交通量非常大的路網區域，并與中華路、清廂快速路、東葛路、民族大道等多條主干道相交，交通壓力非常大。而園湖北路-建政路路口面積非常小，南北進口均僅有2條機動車道和1條非機動車道，其通行能力遠不能滿足現有的交通量的需求。

2.缺少非機動車待行區。

根據路口實地調研發現，園湖北路南北進口方向非機動車道較窄，并排僅能容入兩輛電動車。而高峰時段每個信號周期里，南、北進口均會有大約40至50輛非機動車停車等待通行。非機動車道內車輛排隊現象嚴重，通行緩慢。

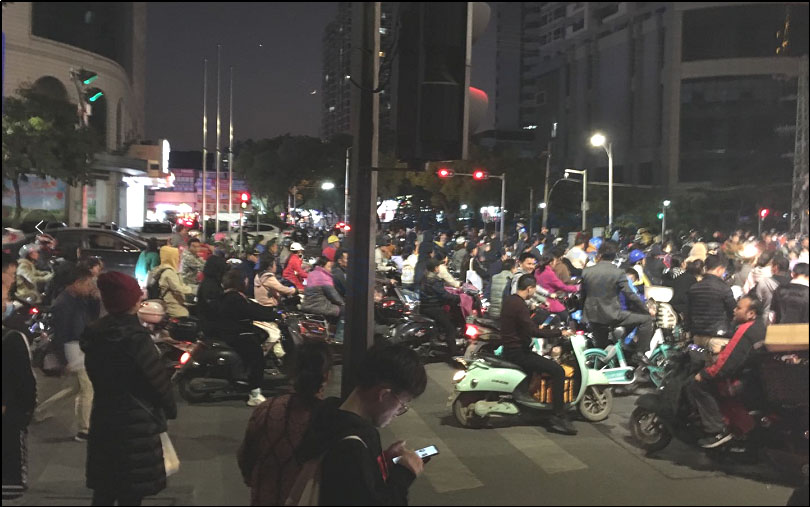

圖3?非機動車道內車輛排隊現象嚴重

3.交通信號燈控制不合理，存在嚴重機非沖突。

園湖北路-建政路路口南北方向的信號燈原放行方式為：北直行和北左轉單邊放行+南北直行和南左轉，北進口直行機動車與南進口左轉非機動車存在嚴重沖突，直行、左轉單邊放行的同時也存在直左沖突，嚴重影響通行效率，存在嚴重安全隱患。

4.非機動車駕駛行為不規范。

非機動車為了方便通行，在無任何標志標線引導的情況下，經常在紅燈等待期間提前越過停車線，在行人斑馬線和斑馬線前方區域等待通行，大面積占用停車線前方區域，影響行人過街，極易引發事故，交通秩序混亂。

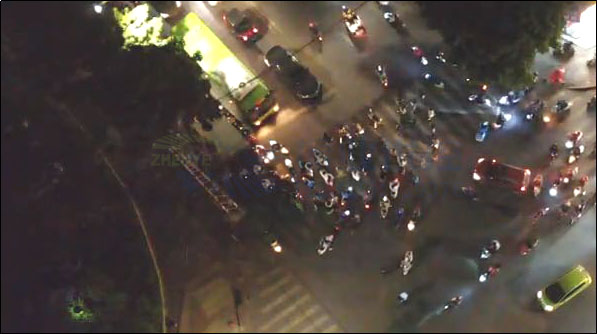

圖4?非機動車行人在斑馬線前方區域等待通行

優化思路及方案

01交通組織設計

增設南進口非機動車待行區

根據南進口高峰時段的非機動車流量統計數據，需要大約120m2面積的區域才能容納一個周期內紅燈等待期間到達南進口的非機動車。但是通過現場調研各進口車輛的車流路徑后發現，現有路口空間所能施畫的非機動車待行區域顯然不足。

針對此問題，可靈活采用削減行人過街斑馬線長度的方式，有效擴大非機動車待行區域的可施畫空間。

在本次優化設計中，東進口和南進口行人過街斑馬線寬度減少2米，設置南進口非機動車待行區，并添加誘導屏引導。

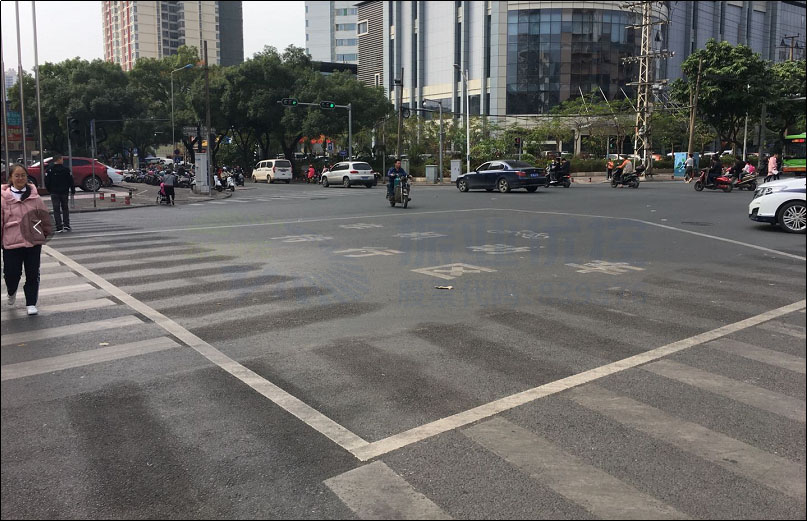

圖5?南進口新增非機動車待行區

增設北進口非機動車待行區

上述南進口非機動車待行區設置的空間限制問題，在北進口更為顯著，斑馬線前可施畫空間不足40m2，這個空間完全無法滿足需求。如果依舊按照常規設計，非機動車在紅燈等待期間依然會超出待行區界線，占用大片路口空間，擁堵問題依舊不能解決。

針對此問題，本次優化設計中采取了較為特殊的設置方法。首先將北行人過街斑馬線寬度減少2米，同時機動車停車線后移9米，在斑馬線與停車線中間區域增設非機動車待行區，由此設置的待行區面積最大可達90m2以上。設置LED誘導屏對非機動進行引導通行。

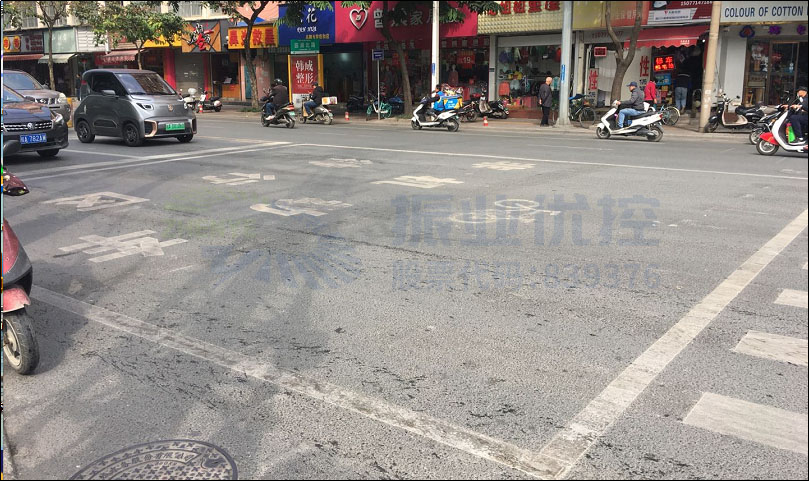

圖6 北進口新增非機動車待行區

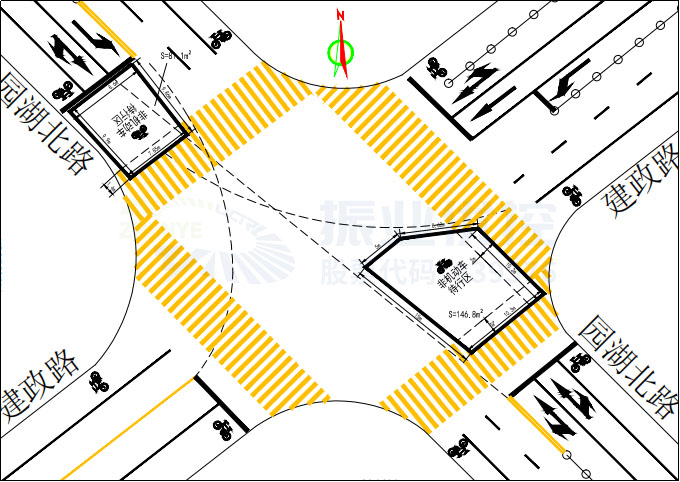

圖7?園湖北路-建政路路口示意圖（優化后）

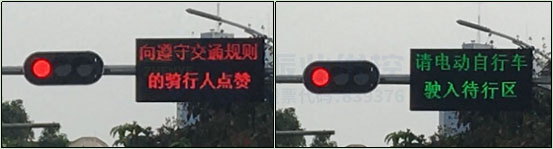

圖8?路口誘導屏

02交通信號優化設計

調整路口交通信號燈控制方案

在北單邊放行相位后增設南單邊放行相位（圖10中E相位），配合南北進口增設的非機動車待行區，消除左轉非機動車與對向直行機動車的行車沖突，同時顯著緩解直行、左轉單邊放行時存在的機非直左沖突。

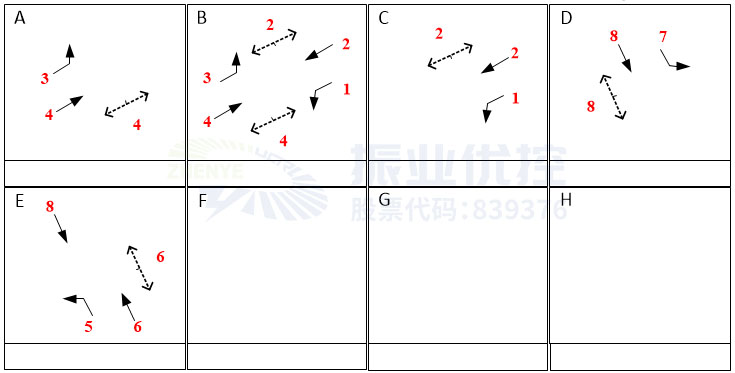

圖9 路口日常放行方式（優化前）（除低峰）

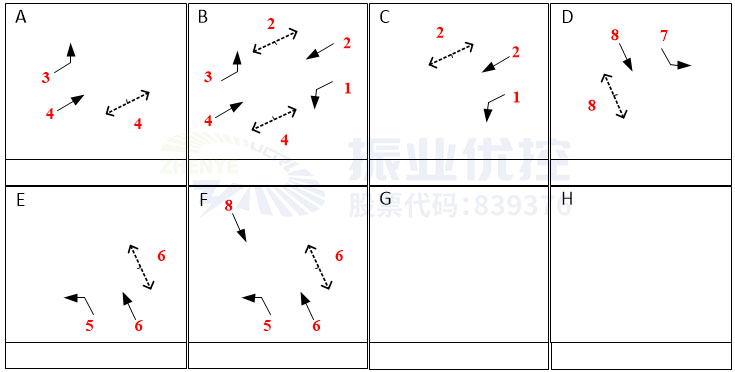

圖10 路口日常放行方式（優化后）（除低峰）

優化效果

通過南北進口非機動車待行區的設置，園湖北路南北進口方向非機動車根據誘導屏指示進入非機動車待行區等待通行，不再占用斑馬線空間，行人過街正常通行，待行非機動車與對向直行、左轉車流保持安全距離。

此外，還有效緩解了非機動車道的擁堵現象，非機動車不再違規駛?cè)霗C(jī)動車道，路口車輛通行井然有序，行車延誤相較優化前明顯減少，道路通行能力顯著提升。

通過信號控制相位優化調整，園湖北路南進口的左轉非機動車，可在南單邊相位綠燈亮起時有序通過路口，消除了南左轉非機動車與北直行機動車的行車沖突。

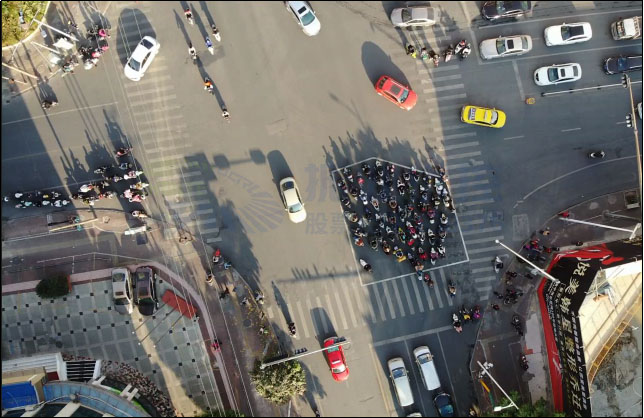

圖11 早高峰南進口非機動車駛?cè)氪袇^(qū)（優化后）

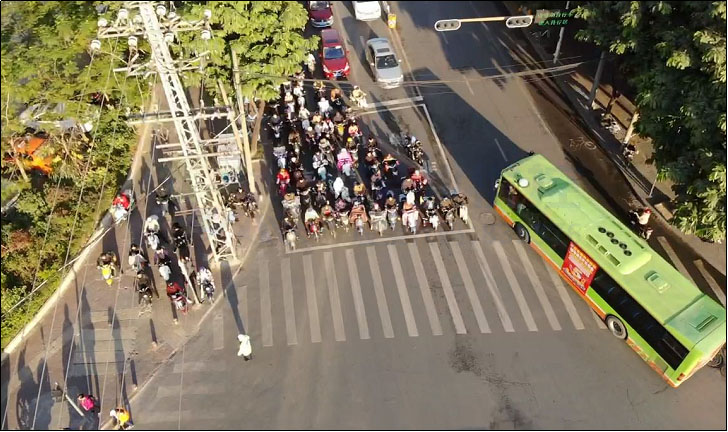

圖12 早高峰北進口非機動車駛?cè)氪袇^(qū)（優化后）

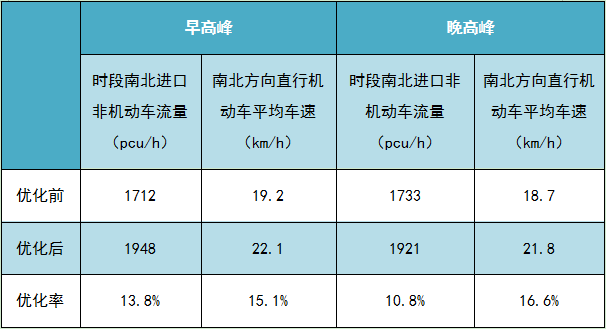

表1 優化前后非機動車車流量和機動車車速對比

案例小結

相較于常見的“蓄水”設計，本次案例基于通過對路口幾何數據、渠化現狀、車流特性等多方面因素綜合調研分析后，采取了機動車停止線后移，削減行人過街斑馬線寬度，非機動車待行區設置于機動車停車線與斑馬線之間等優化措施，靈活地突破了非機動車待行區可施畫面積不足的問題，極大限度地利用了十分有限的路口空間資源，進而達到路口通行能力全面提高的優化效果。

一些城市因道路空間不充足，將兩個放行方向的“專用車道”合并成“混合車道”，雖然節省了道路資源，但也容易帶來車輛互相阻擋、放行沖突、排隊現象明顯等問題。

近日，廣州番禺一路口也出現了上述問題，攻城獅調研發現，完全可以將“混合車道”拆分開來。那么攻城獅是如何科學合理拆分車道，保證車輛通行空間充足的呢？接下來跟著黑板報君一起一探究竟吧

路口概況

富怡路-金龍路路口位于番禺區大龍街道，富怡路為東西走向道路；金龍路為南北走向道路，也是貫穿大龍街及石碁鎮北部村莊的主要公路。路口附近有大龍小學，人流密集，車輛眾多。

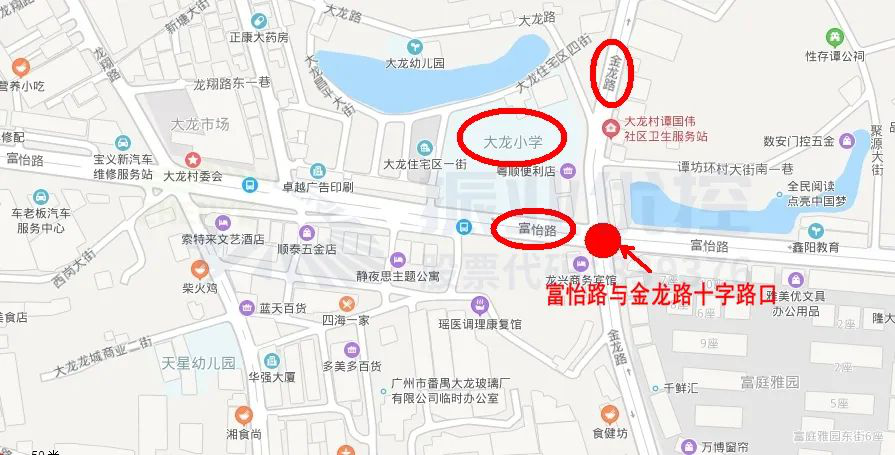

圖1 富怡路-金龍路路口地理位置圖

路口各進口采用中央分隔欄隔離，進口道均為三車道（直行左轉、直行、直行右轉），出口道均為兩車道。

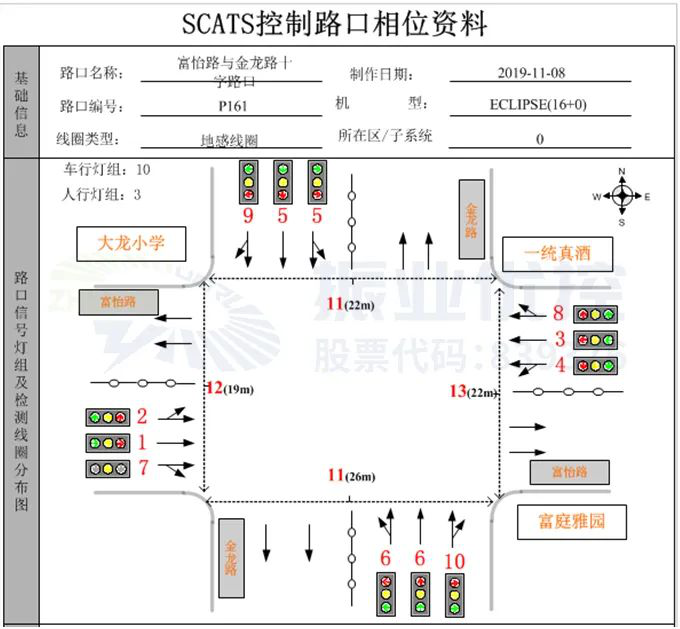

圖2 富怡路-金龍路路口基礎信息圖（優化前）

通過調研統計路口的早、平、晚高峰3個時段的交通流量，得出該路口的流量流向分布圖如下：

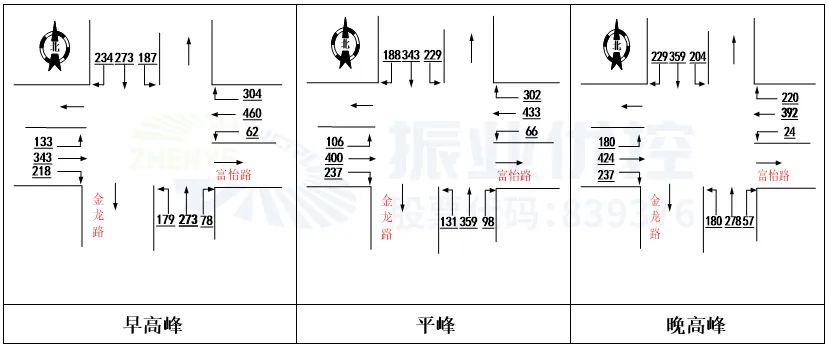

圖3?富怡路-金龍路路口流量流向分布圖（輛/小時）

根據流量流向分析發現，路口全天各方向主要流向為直行；東進口、西進口、北進口右轉車流量比較大，且右轉為直右混合車道。

存在問題

1、路口各進口右轉車道與直行車道為混合車道，直行車輛和右轉車輛存在放行沖突。

東、南、北進口燈均采用右轉箭頭燈，直行和右轉分開放行時存在車流互相阻擋的情況。西進口右轉采用黃閃，直行車流排隊等待時，右轉無法通行，由于西進口右轉車流量較大，造成排隊較長現象。

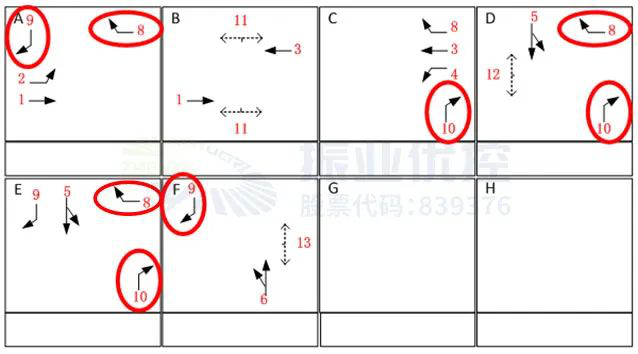

圖4 富怡路-金龍路路口相位圖（優化前）

2、因路口原放行方案設計不合理，導致路口車輛排隊現象嚴重。

次晚高峰東進口車輛排隊長度較長，晚高峰南進口排隊嚴重。

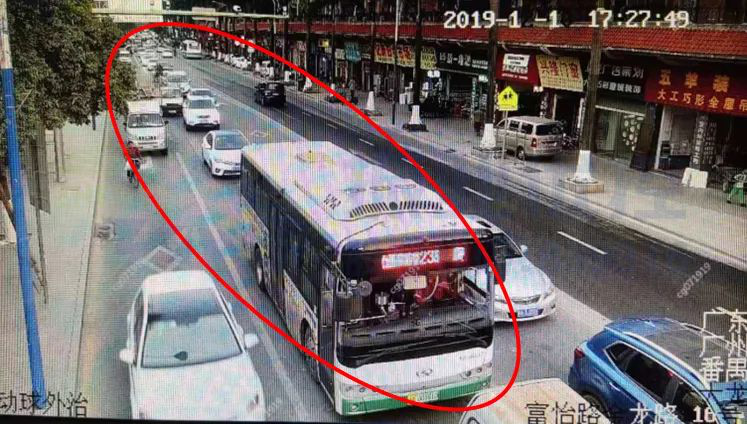

圖5 次晚高峰東進口排隊較長（優化前）

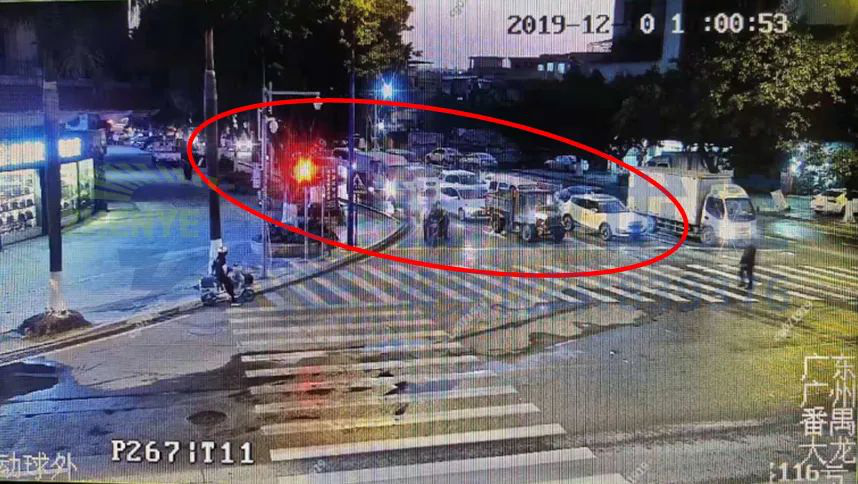

圖6 晚高峰南進口排隊嚴重（優化前）

優化思路

1、針對路口直行車輛和右轉車輛放行互相阻擋的情況，攻城獅重新分配車道，把直右車道改為右轉專用車道。

2、由于東、西進口左轉車流量較少，當東西進口直行對放時，左轉車輛阻擋直行車輛概率較小，且東西進口直行流量遠大于左轉，故保留直左混合車道，在制定放行方案時先放行左轉流量相對較大的西進口。

3、由于富怡路-金龍路路口周邊分布小學，有學生過街需求。為確保學生的過街安全，各進口右轉使用箭頭燈控制，而不用全屏燈或黃閃控制。

4、根據各時段各進口車流量變化，重新劃分時段，并調整各方向的配時方案。

優化方案

1.各進口直行右轉混合車道改為右轉專用道，西進口右轉黃閃燈改為右轉箭頭燈。

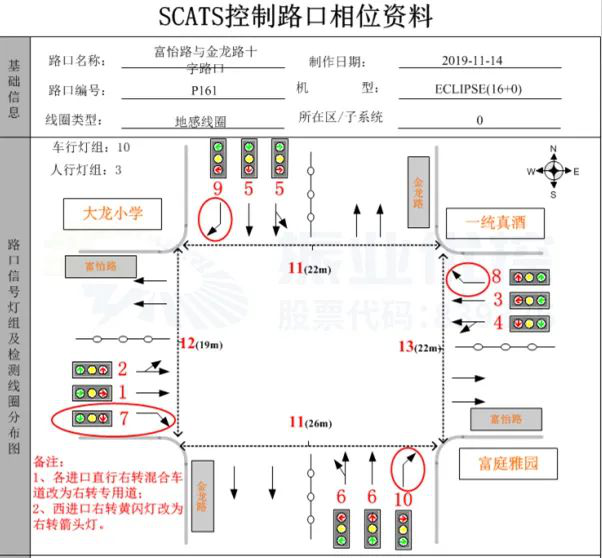

圖10 富怡路-金龍路路口基礎信息圖（優化后）

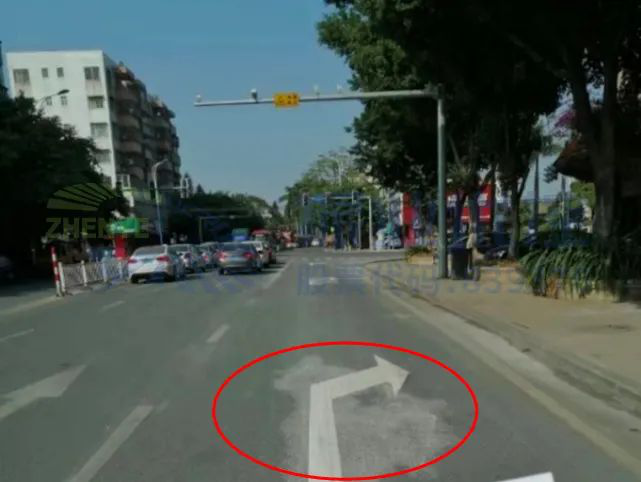

圖11 各進口直右車道改為專用車道

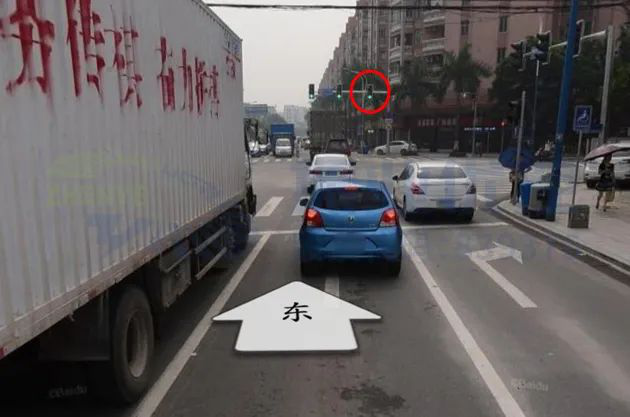

圖12 西進口右轉為箭頭燈控制（優化后）

2.優化路口放行方案

優化前東、西進口采用搭接對放的放行方式，南、北進口采用單放的放行方式；優化后東、南、西進口單放相位增加西進口右轉。

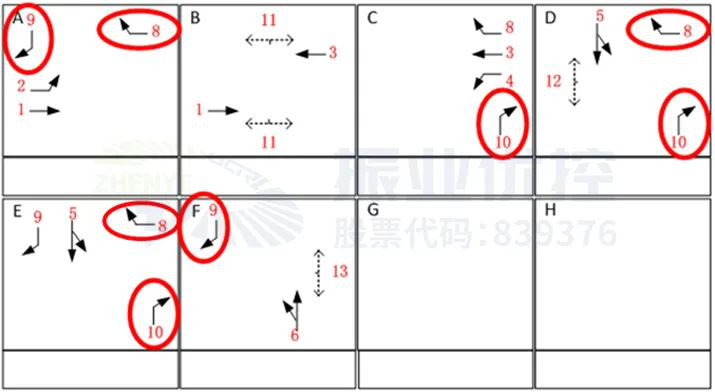

圖13 富怡路-金龍路路口相位圖（優化前）

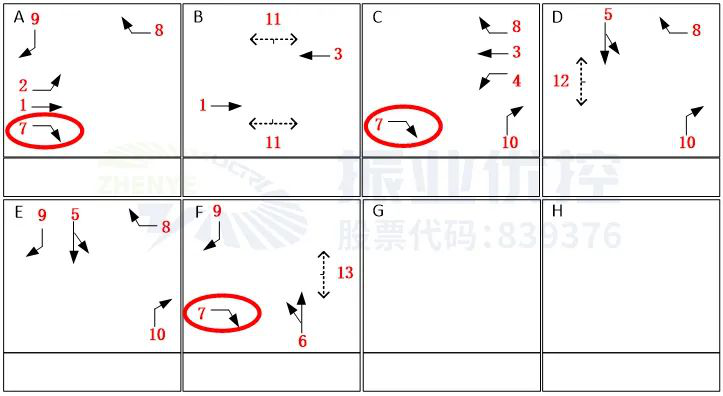

圖14 富怡路-金龍路路口相位圖（優化后）

3.調整各進口配時方案

根據各時段各進口車流量變化，劃分17:00-17:45為次晚高峰時段，17:45-19:00為晚高峰時段。

早高峰增加南進口放行時間，次晚高峰增加?xùn)|進口單放時間，晚高峰增加南進口和北進口放行時間，時段方案從六套細分到七套。

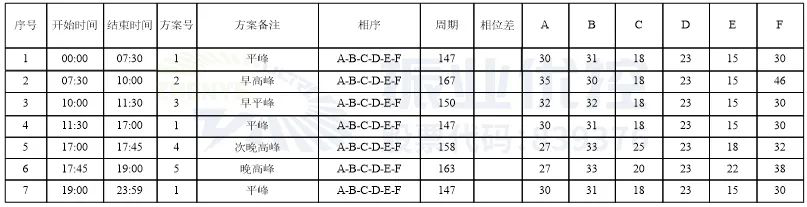

表1 富怡路-金龍路路口配時方案（優化后）

優化效果

各進口設置右轉專用車道后，直行和右轉分開放行，車流不再互相阻擋，各進口有序運行，通行效率明顯提高。

在次晚高峰時段，東進口排隊較長現象得到消除，車流能一次清空，停車次數減少至1次，其他方向車流均一次通過。

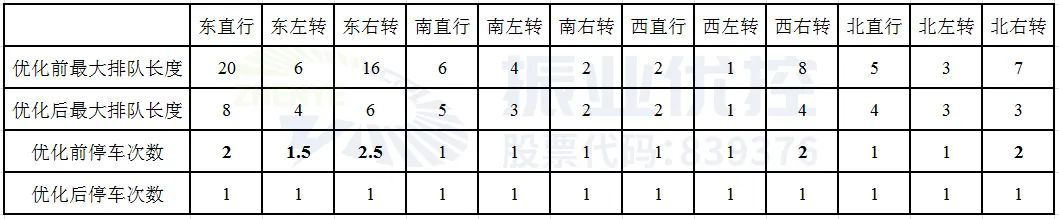

表2 次晚高峰排隊長度和停車次數優化前后對比表

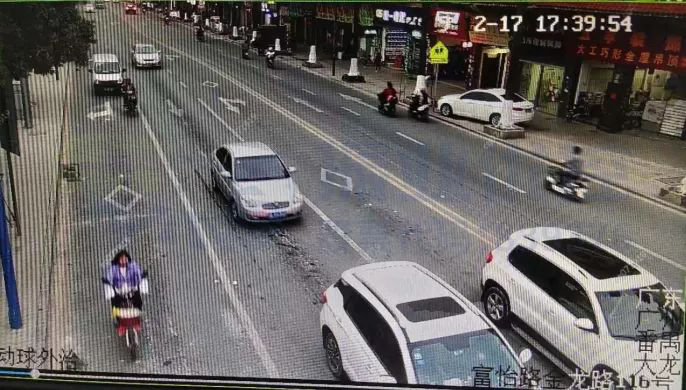

圖16 次晚高峰東進口車流排隊較短（優化后）

在晚高峰時段，南進口排隊較長現象得到消除，南進口車流能一次清空，東進口右轉和南進口停車次數減少至1次，其他方向均能一次通過。

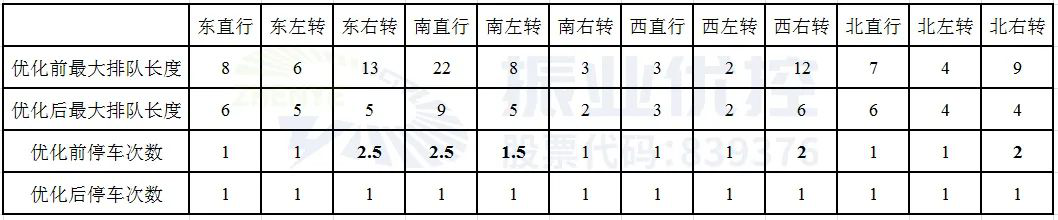

表3 晚高峰排隊長度和停車次數優化前后對比表

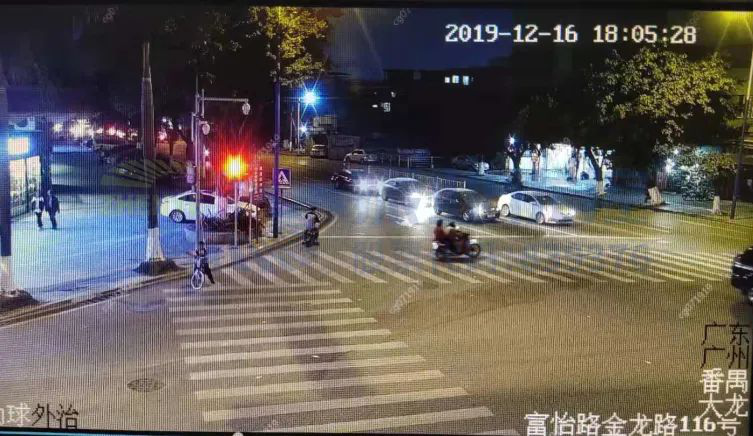

圖17 晚高峰南進口車流排隊較短（優化后）

案例小結

在道路條件有限的情況下，車道重新分配需考慮車輛通行需求、行人過街需求、交通秩序、信號控制放行等因素。右轉與直行共用車道適用于右轉車流較少的情況，而案例中的原方案路口右轉車流大，直行右轉車輛互相搶道。通過將直右混合車道改為右轉專用道，有效提高車道的利用率。

另一方面考慮到富怡路-金龍路路口周邊有小學，且學生交通安全意識較低，為了學生的過街安全，避免使用全屏燈或右轉黃閃控制，使用箭頭燈有效分離右轉與行人沖突，保證行人過街安全。

重慶受兩江、三山分割，城市道路呈現沿江靠山自由式分布，道路密度低且分布不均勻；加之立交和隧道作為連接組團間的主通道，交通通行需求大，極易形成“千軍萬馬過獨木橋”的現象。

近期，重慶一多車道匯入型路口出現車流交織沖突問題，技術團隊協助交警增設信號燈、合理分配道路通行權，緩解了沖突矛盾。

路口概況

金開大道-人和大道為多車道匯入型路口，位于重慶市兩江新區，是通往洞庭立交的重要通道，承載著人和立交、照母山片區往鴛鴦方向的車流，高峰時段最大流量達到6440pcu/h。

圖1 金開大道-人和大道路口位置示意圖

存在問題

1.短距離交織，車輛沖突嚴重

金開大道、人和大道的交織距離較短，車輛變道的距離不足，支道車輛匯入主干道的空間小，支道與主干道車輛容易發生沖突，造成擁堵，通行率較低。

圖2 短距離交織造成沖突

2.五車道匯入三車道，交通秩序混亂

車輛從五車道匯入三車道，三車道路段承載壓力劇增，寬路變窄路，路段交通秩序混亂、通行效率降低。

圖3 金開大道-人和大道路口渠化圖（優化前）

優化方案

針對以上問題，攻城獅通過規范交織區的通行秩序，采用小周期放行方式提升路段通行效率。根據車流量數據分析得出，金開大道左側兩車道極少與人和大道右轉產生交織。因此，可以提前分流，減少車流交織沖突。

1.設置信號燈，采用小周期放行

根據《道路交通信號燈設置與安裝規范GB14886-2016》及路口條件，在該路口安裝柱式信號燈，設計小周期放行方式控制車流，從而達到緩解短距離交織沖突的作用。

2.合理劃分車道標線

在離交織點30米處，將金開大道最左邊兩車道劃分為實線，保證金開大道西往東主要車流不受燈控影響，提前分流，緩解交織沖突。標線劃分位如下圖所示：

圖4 金開大道-人和大道路口渠化示意圖（優化后）

優化效果

通過增設信號燈控這一舉措，解決了短距離交織的沖突問題，提升了車輛通行效率。

表1 優化前后高峰單位小時車流量數據對比

高德數據顯示工作日金開大道西段由東往西方向、人和大道由南往北方向高峰延時指數均下降。金開大道東往西方向高峰延時指數下降19.5%，平均車速上升24.5%；人和大道南往北方向高峰延時指數下降31.5%，平均車速上升45.5%。

案例小結

本案例通過設置信號燈控控制車流沖突、規范行車秩序，合理劃分車道標線，提前分離車流，有效提高路口通行效率。

短距離交織、多車道匯入少車道導致瓶頸路段通行效率較低這一類問題可借鑒此經驗，利用信號燈規范交織區通行秩序，采用小周期靈活放行，提高車道利用率及通行能力。

興盛大橋作為大理市下關城區南北走向重要的交通要道，承載主要通行車流，交通需求量大，但興盛橋匝道短窄，匝道口及周邊路口容易出現擁堵現象。

為緩解興盛橋及周邊路口、路段擁堵，振業優控專業技術團隊協助大理交警對興盛橋片區實行了區域交通組織與信號優化協同措施，改善片區交通出行環境。

圖1 大理市下關城區交通區劃圖

一、區域概況

大理市下關城區東西走向道路以濱海大道為主，南北走向以三座一字型跨線橋作為主要交通紐帶，其中興盛大橋作為最主要的交通要道，承載南北走向60%通行車流，交通需求量大，但興盛橋上下橋匝道短窄，早晚高峰期間極易造成匝道口及周邊路口嚴重?fù)矶?/b>。
